常州希尔顿酒店是一家新建的大型综合性商务酒店,现场利用迅饶X2BACnet协议转换网关(3台),采集西门子200系列plc(ppi和network两种接口),还有约克空调(ModbusRTU)机组上的进出水温度,然后将这采集上来的300多个点的数据通过网关内部转换成BACnetMSTP协议接入江森NAE网络控制器,最终集成到江森Metasys系统。这样就可以在江森Metasys系统上进行组态,从而可以监控现场的各种设备。

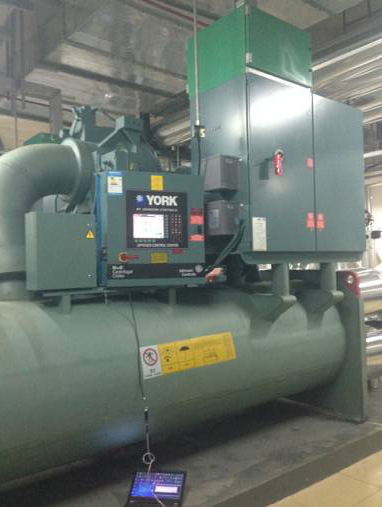

图1 约克空调机组

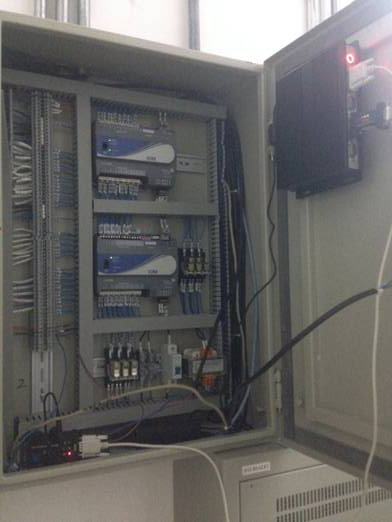

图2 X2BACnet网关

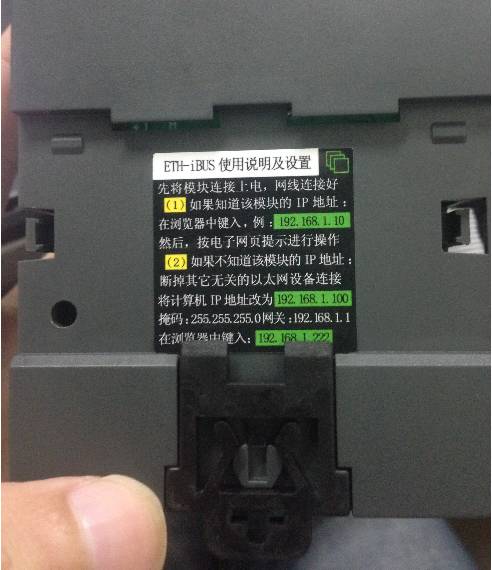

图3 西门子200以太网通讯模块

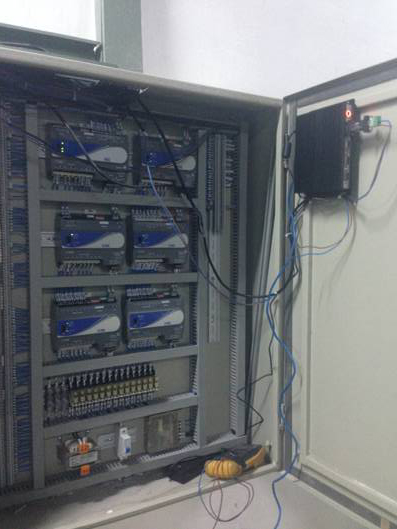

图4 X2BACnet网关
从控制器上可以获取温度、湿度、开关机状态灯数据,从而在江森Metasys系统中进行远程控制室内温度,也可以通过网关获取空调开关机状态。

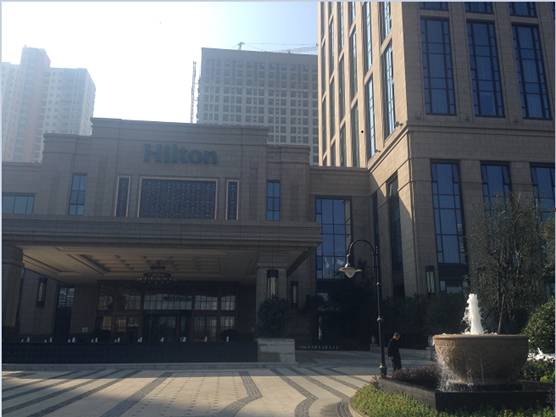

图5 常州希尔顿酒店
|
