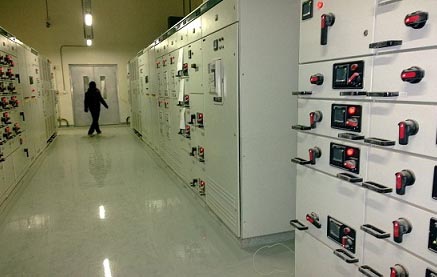

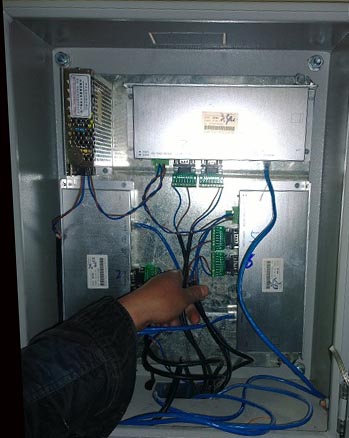

在欧司朗光电半导体（中国无锡）公司，利用迅饶X2BACnet协议转换网关（3个），通过Modbus协议（2路RS485通讯）采集智能电表上的数据（电流、电压、功率、有功功率、无功功率等），其中每个电表采集7个数据，每一路RS485总线上采集30个电表，每个网关接入2路RS485。然后将这采集上来的1200个点的数据通过网关内部转换成BACnetIP协议接入江森NAE网络控制器，最终集成到江森Metasys系统。这样就可以在江森Metasys系统上进行组态，从而可以监控终端的电表。
江森Metasys系统
|
