WEB组态网关HMI2004-A9

       产品型号:HMI-2004-A9(导轨式)   HMI-2004-A9-B(壁挂式)

       功能描述

       硬件网关HMI2004-A9配合组态编辑软件X2View可实现现场数据采集,并直接转为组态画面进行数据实时监控。用户无需购买组态软件,只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控,实现远程监控设备启停、运行等操作,给用户带来良好的操作体验。

  工作原理

  HMI2004-A9网关采集到的点位信息,在X2View中通过“驱动配置”、“组态画面”编辑成组态,然后将组态发布在网页端,最终可通过电脑或移动客户端访问组态,实现监控功能。

      运行环境
      软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/Win Vista等多种操作系统。

      软件自带WEB支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。

软件特点:

-绿色免安装,支持中英文;
-支持近200种协议的采集;
-支持PC、手机端、iPad等访问,监控;
-支持JS脚本,实现逻辑控制;
-支持历史存储;
-支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
-支持用户管理;
-配置软件X2View配置工程方便, 5120个点30分钟内即可完成;
-支持多种形式的定时、事件触发,为方便扩展应用而提供的自定义函数功能;
-支持数据实时曲线分析;

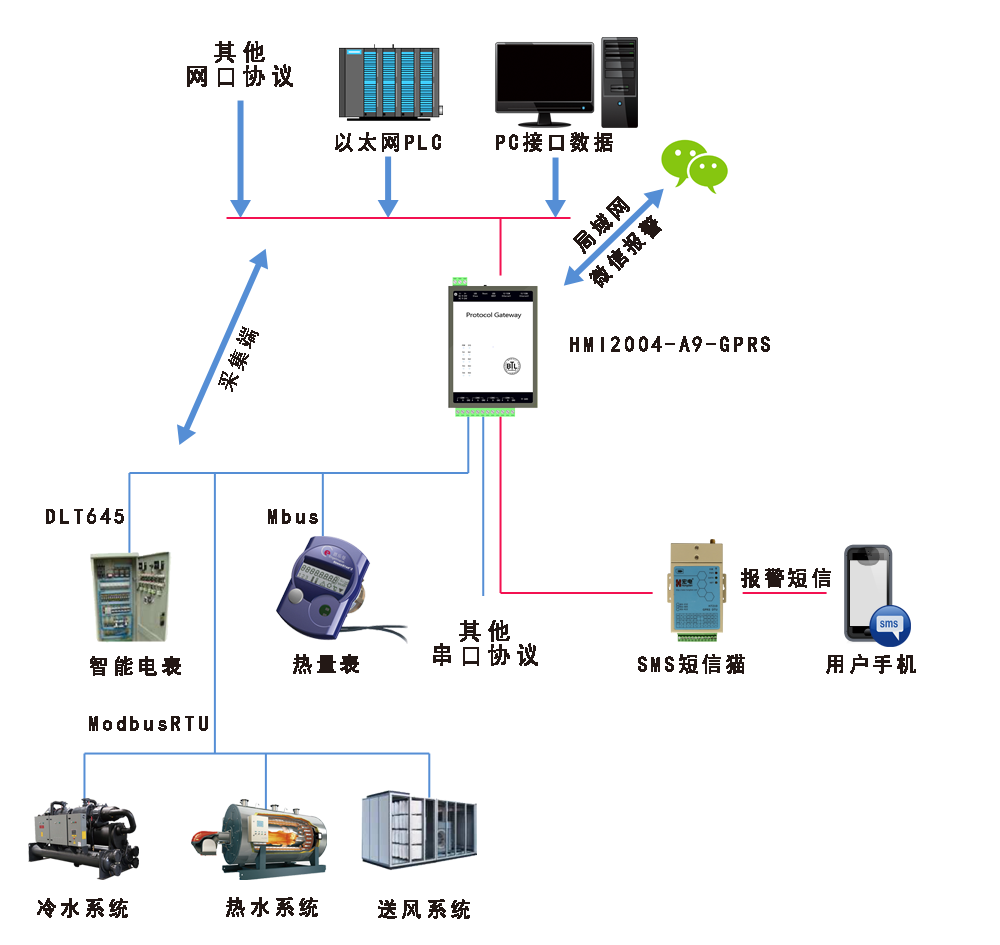

-支持短信报警;

硬件参数:


处理器:4核1.4GMHZ 电源:AC/DC 9~24V
内存:512M 高性能内存 Flash:4G
系统:LINUX系统 功耗:8W
重量:250g 材质:铝合金外壳

安装方式:

壁挂式HMI2004-A9-B)

导轨式(HMI-2004-A9)

尺寸(L×W×H):

壁挂式(142mm×112mm×28mm)

导轨式(142mm×91mm×35mm)

接口:2个网口,4个RS485接口 温度:-40~85℃(工作) -40~85℃(储运)
网络:2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX 湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)



产品尺寸图

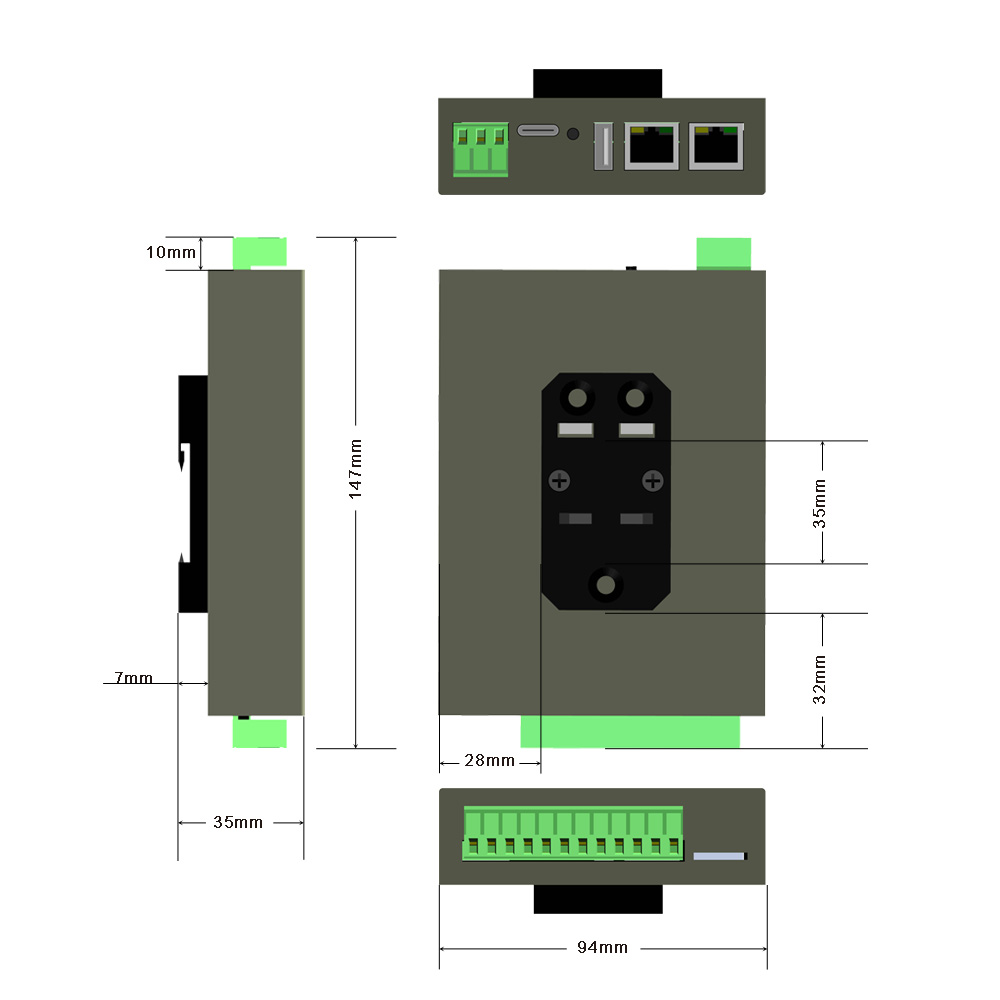

HMI2004-A9尺寸图

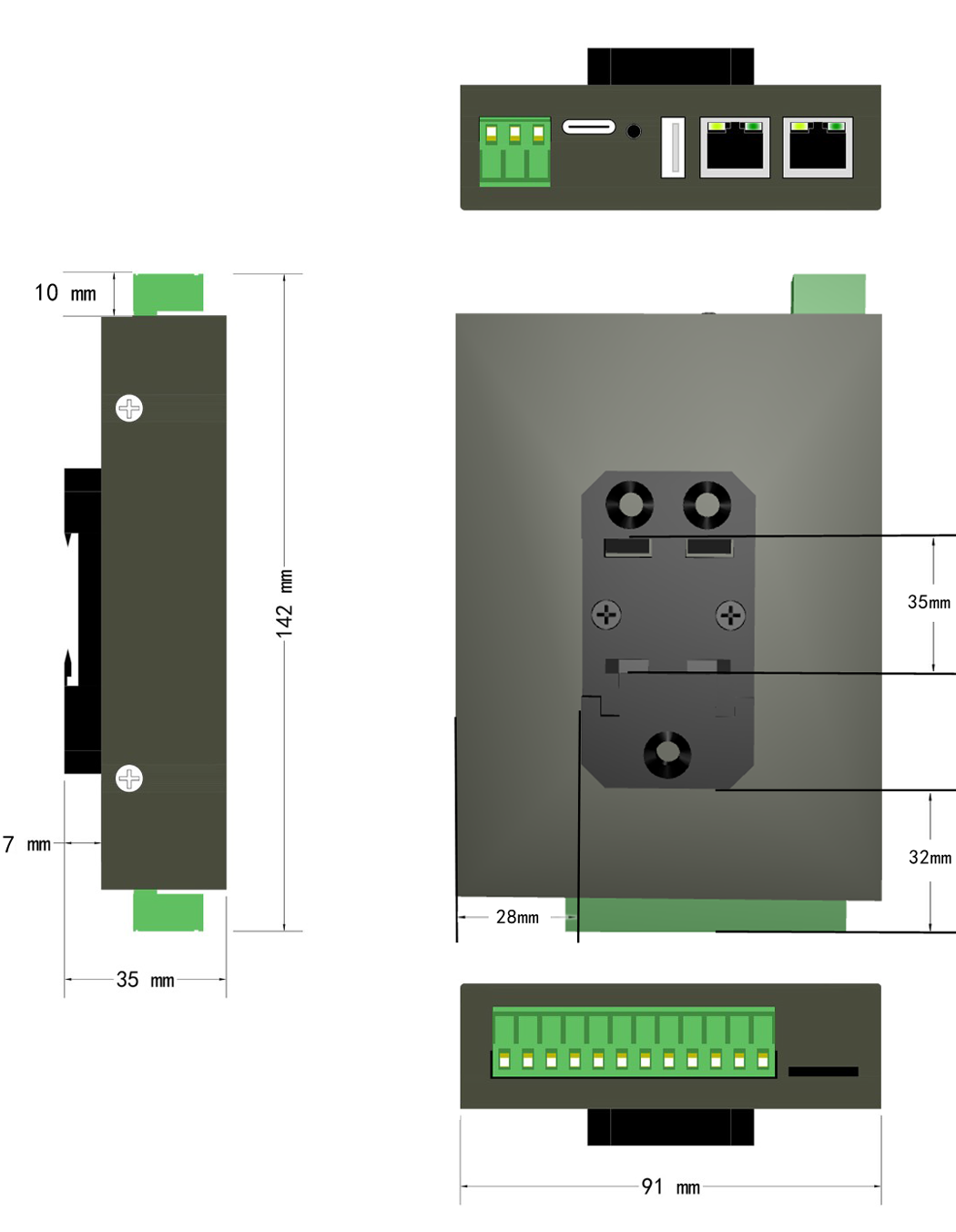

HMI2004-A9-B尺寸图

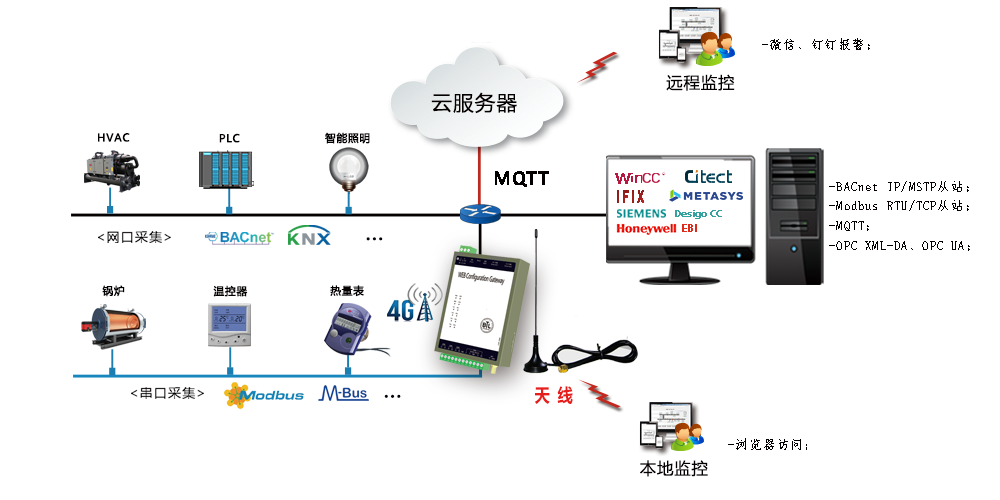

HMI2004-A9现场应用原理图





相关资料

版本

大小

下载

使用说明书

3.0

5.3M

下载

安装说明书

3.0

1.5M

下载

通讯连接说明书

3.0

29.9M

下载

WEB组态软件

1.0

167M

下载



采集端协议列表.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
