IEC2004-ARM

        功能描述

        X2IEC104是一款功能很强大的协议转换网关,这里的X代表各家不同的通信协议,2是To的谐音表示转换,IEC104就是最终支持IEC104规约。用户可以根据现场设备的通信协议进行配置,转成标准的IEC104规约。在PC端仿真运行无误后,上传到硬件协议转换网关。注意本网关采集端与转发端的IEC104寄存器基地址都是从0开始。
        应用领域

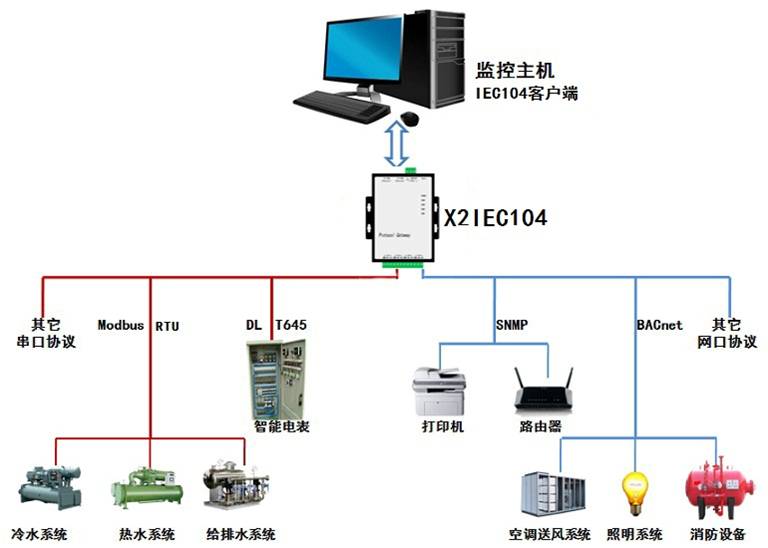

        硬件网关支持多种协议转换,可以解决PLC、空调、电梯、消防、灯光控制系统、电表、水表不同产品,通过硬件网关将Modbus,BACnet等等其他各家不同的协议转换成IEC104规约,这样IEC104客户端组态软件就可以通过X2IEC104网关访问现场设备了,实现数据采集、数据监控、以及远程读取现场温度、报警状态等各种数据。

       运行环境
       软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/Win Vista等多种操作系统。

       软件自带WEB支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。
       支持寄存器类型及个数
       IEC104网关支持采集各种其他协议转为IEC104规约,该服务器的支持的寄存器类型及个数如下表。
       注意:网关寄存器个数是动态支持的,每种寄存器最多可建1024个点。



IEC104寄存器类型

IEC104寄存器个数

Single Point(单点遥信)

1024(0~1023)

Measure Float(短浮点遥测)

1024(0~1023)



软件特点:


-绿色免安装,支持多国语言;
-支持近200种协议同时转为IEC104服务器;
-支持PC、手机端、iPad等访问,监控;
-支持内部变量功能,支持查看设备离在线状态;
-支持线性转换,取位,高低字节转换;
-配置软件X2IEC104配置工程方便, 1024个点20分钟内即可完成;
-添加新的私有协议支持IEC104规约,2周内即可完成;
硬件参数:
处理器:主频400MHZ 电源:AC/DC 12~24V
内存:64M Flash:256M
系统:WINCE系统 尺寸:160mm×116mm×37mm(L×W×H)
功耗:7W 重量:500g
接口:2个网口,4个RS485接口 材质:碳钢
安装方式:壁挂式、导轨式 温度:-20~70℃(工作) -25~65℃(储运)
网络:2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX 湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)

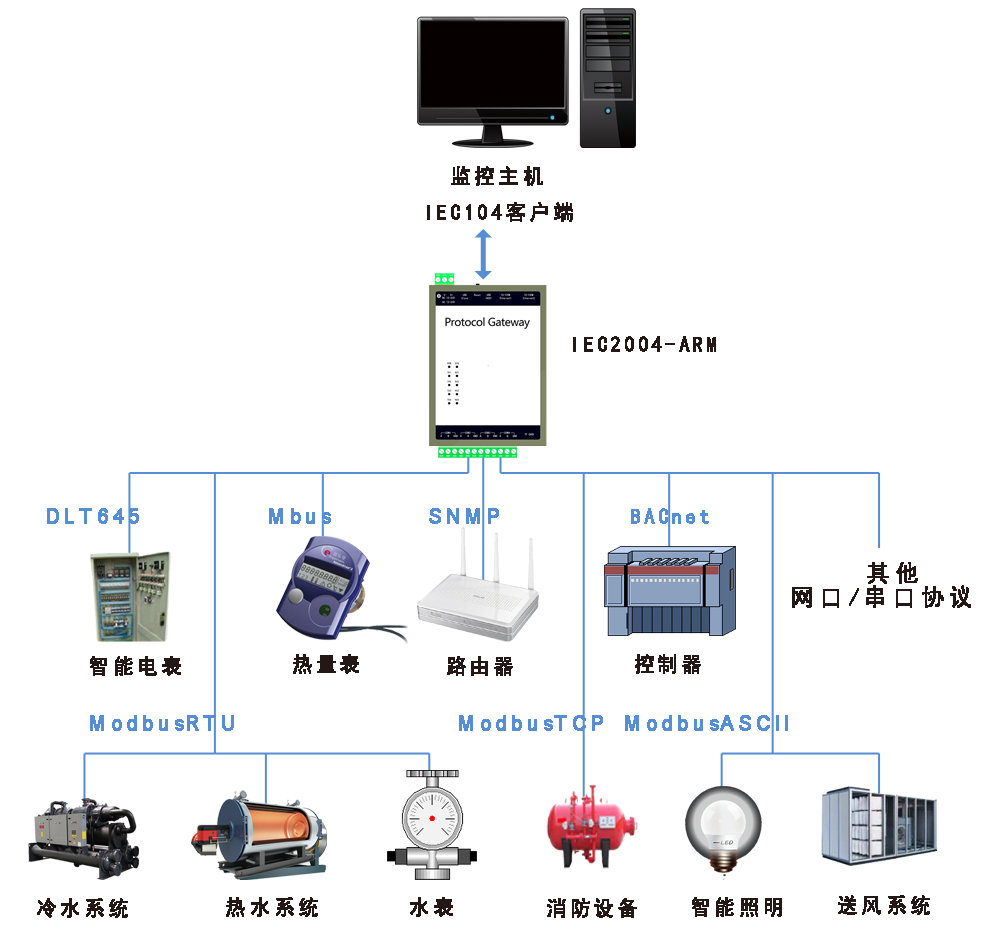

IEC2004-ARM现场应用原理图





说明书

版本

大小

下载

使用说明书

3.0

5.3M

下载

安装说明书

3.0

0.3M

下载

通讯连接说明书

2.0

30.1M

下载

X2IEC104配置软件

1.0

37.7M

下载



采集端协议列表.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
