MOD1022-1U(数据机房专用网关)

        功能描述

  X2Modbus是一款功能很强大的协议转换网关, 这里的X代表各家不同的通信协议,2是To的谐音表示转换,Modbus就是最终支持的标准Modbus协议。用户可以根据现场设备的通信协议进行配置,转成标准的Modbus协议,可同时转为Modbus RTU和ModbusTCP协议。在PC端仿真运行无误后,上传到硬件协议转换网关。注意本网关采集端与转发端的Modbus寄存器基地址都是从1(Base1)开始。

1U的概念

之所以要规定服务器的尺寸,是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔,以便它能与服务器的螺孔对上号,再用螺丝加以固定好,以方便安装每一部服务器所需要的空间。所谓“1U的PC服务器”,就是外形满足EIA 规格、厚度为4.445cm的产品。设计为能放置到19英寸机柜的产品一般被称为机架服务器。

迅饶MOD1022-1U协议网关产品尺寸满足1U设计概念,方便用户安装,并且可以连接近200 种不同协议,方便集成到Modbus,实现数据通讯和监控。

 应用领域

       硬件网关MOD1022-1U (1网、2个RS485串口、2个RS232串口)支持多种协议转换,用于解决Citect、IFIX、RSVIEW、WINCC、组态王、易控等组态软件无法连接一些不常见的控制设备的问题。譬如楼控自动化里的DDC、PLC、中央空调、精密空调、电梯、消防、灯光控制系统、电表、水表等。

      运行环境
      软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/WinVista等多种操作系统。
      软件自带WEB支持IE9及以上版本, Opera、苹果的Safari、 Google Chrome、火狐浏览器等。
      支持寄存器类型及个数
      支持Modbus RTU /TCP服务器,该服务器的支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的,每种寄存器最多可建1024个点。



 Modbus寄存器类型

       Modbus寄存器个数

 0X(Coil Status)可读可写

 1024(1~1024)

 1X(Input Status)只读

1024(1~1024)

 4X(Holding Register)可读可写

1024(1~1024)

 3X(Input Register)只读

1024(1~1024)



软件特点
 -绿色免安装,支持中英文;
-支持近200种协议同时转为ModbusRTU和ModbusTCP服务器;
 -支持PC、手机端、iPad等访问,监控;
  -支持线性转换,取位,高低字节转换;
 -支持内部变量功能,支持查看设备离在线状态;
 -支持0X、 1X、 3X、 4X四种寄存器类型;
 -配置软件X2Modbus配置工程方便, 1024个点20分钟内即可完成;
 -添加新的私有协议支持Modbus,2周内即可完成;

硬件参数:
 处理器:主频400MHZ 电源:DC 24V
 内存:64MB/128MB(可选) Flash:256M
 系统:WINCE系统 尺寸:482mm×179mm×44mm(L×W×H)
 功耗:7W 重量:1800g
 接口:1个网口,4个串口(2个RS485接口/2个RS232接口) 材质:碳钢
安装方式:壁挂式、导轨式安装 温度: -40~85℃(工作) -40~85℃(储运)
 网络:板载DM9000 100M高性能以太网卡 1个 RJ45接口

 湿度: 20%~90%无凝露(工作) 15%~95%无凝露(储运)

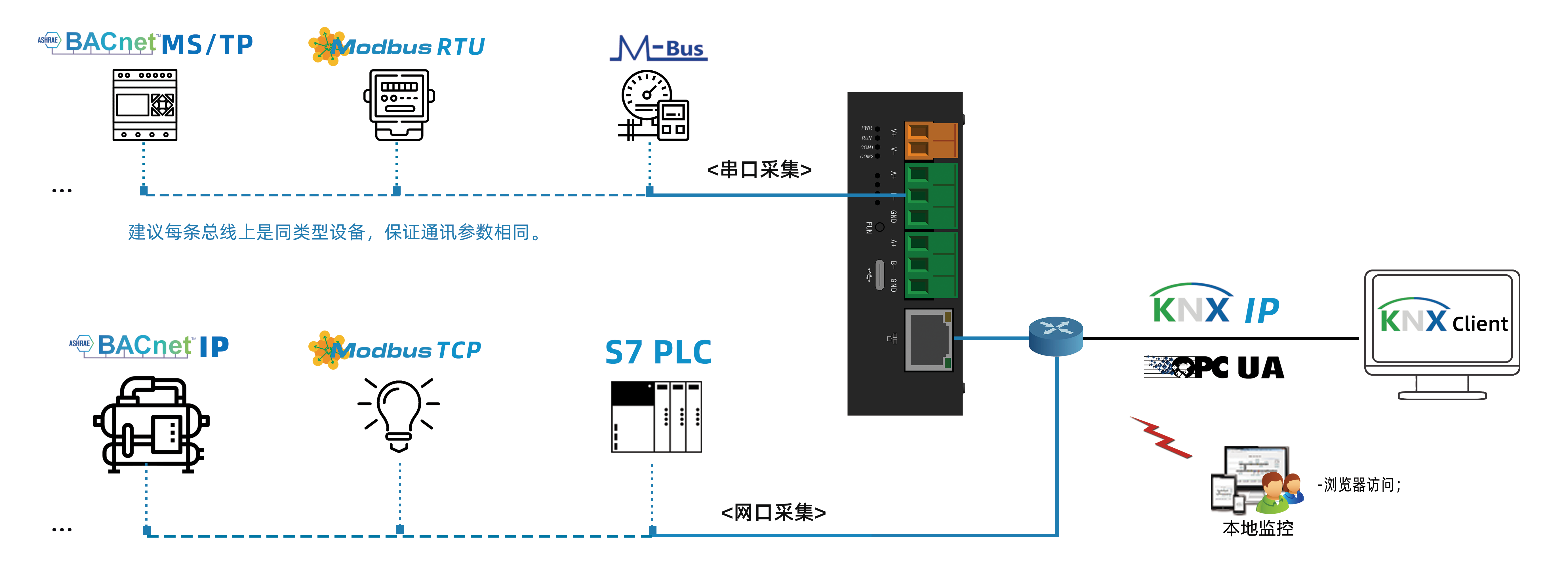

MOD1022-1U现场应用原理图






采集端协议列表.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
