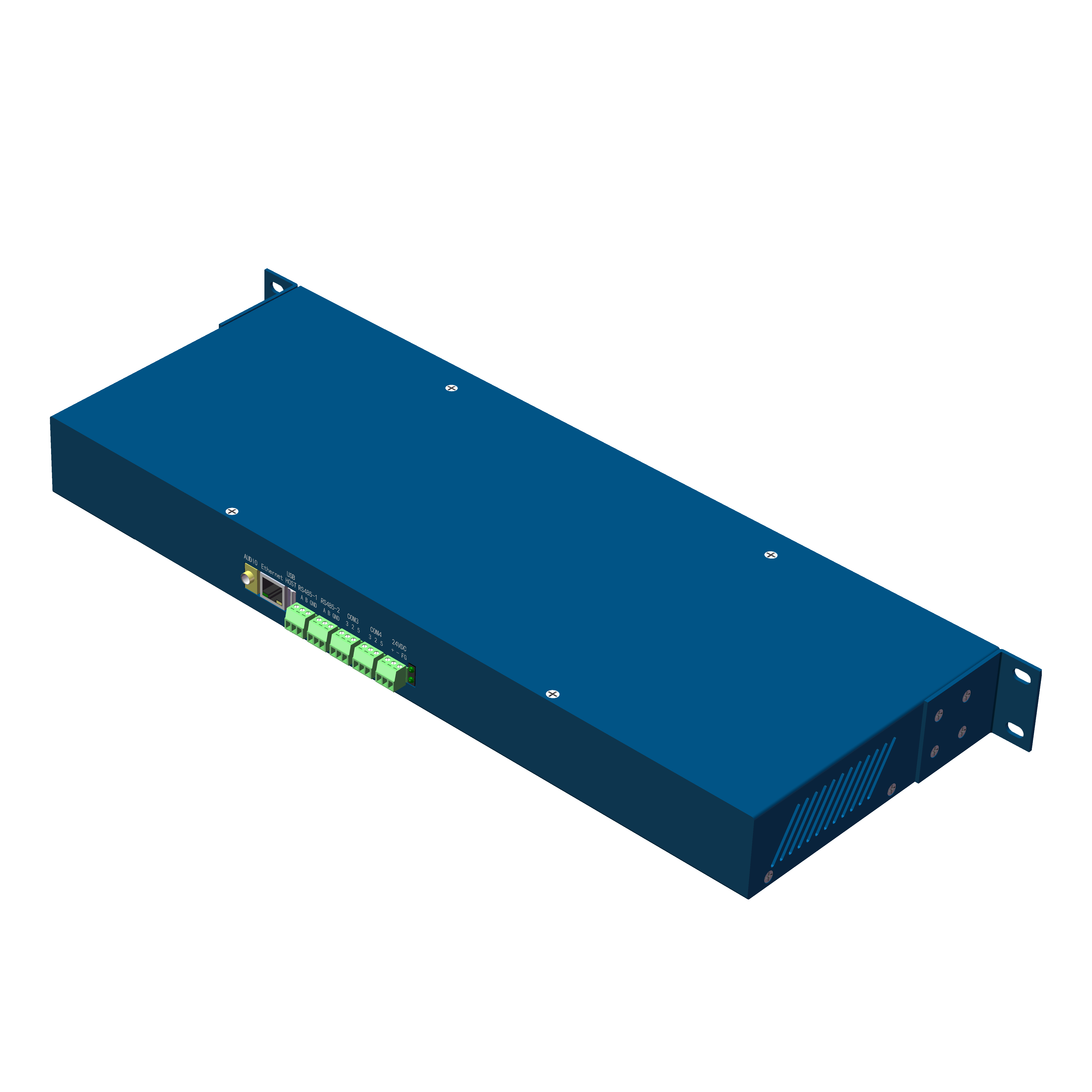

BAC1022-1U(1024点适用数据机房)

        功能描述

        X2BACnet是一款功能很强大的协议转换网关,X2BACnet的意思是X代表各家不同的通信协议,2是To的谐音表示转换,BACnet最终支持的是标准BACnetIP/MSTP协议。使得用户可以根据现场设备的通信协议进行配置,转成标准的BACnetIP或BACnetMSTP协议。在PC端仿真运行无误后,上传到硬件协议转换网关中。
       1U的概念

       之所以要规定服务器的尺寸,是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔,以便它能与服务器的螺孔对上号,再用螺丝加以固定好,以方便安装每一部服务器所需要的空间。所谓“1U的PC服务器”,就是外形满足EIA规格、厚度为4.445cm的产品。设计为能放置到19英寸机柜的产品一般被称为机架服务器。迅饶BAC1022-1U协议网关产品尺寸满足1U设计概念,方便用户安装,并且可以连接100多种不同协议,方便集成到BACnet系统,实现数据通讯和监控。

       应用领域

       硬件网关BAC1022-1U (1网、2RS485、2RS232)支持多种协议转换,可以可以帮助江森的Metasys、霍尼的EBI或者Niagara、西门子的Insight或desigo cc、施耐德SBO等大型楼宇自控公司组态软件无法连接一些不常见控制设备问题,如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议,这样BACnet客户端组态软件就可以通过网关访问现场设备。

      运行环境
      软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/Win Vista等多种操作系统。

      软件自带WEB支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。
     支持寄存器类型及个数
     支持BACnet IP/MSTP服务器,该服务器支持的寄存器类型及个数如下表。
     注意:网关寄存器个数是动态支持的,每种寄存器最多可建1024个点(含虚拟点)。



BACnet寄存器类型

BACnet寄存器个数

AI  (只读不写)

1024(0~1023)

AO(可读可写)

1024(0~1023)

AV (可读可写)

1024(0~1023)

BI  (只读不写)

1024(0~1023)

BO(可读可写)

1024(0~1023)

BV(可读可写)

1024(0~1023)

MSI  (只读不写)

1024(0~1023)

MSO(可读可写)

1024(0~1023)

MSV(可读可写)

1024(0~1023)



软件特点:


-绿色免安装,支持中英文;
-支持近200种协议同时转为BACnet IP/MSTP服务器;
-支持PC、手机端、iPad等访问,监控;
-支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
-支持AI、AO、AV、BI、BO、BV、MSI、MSO、MSV九种寄存器类型;
-配置软件X2BACnet配置工程方便, 1024个点20分钟内即可完成;
-添加新的私有协议支持BACnet,2周内即可完成;
硬件参数:
处理器:主频400MHZ 电源:DC 24V
内存:支持64MB/128MB(可选) Flash:256M
系统:WINCE系统 尺寸:482mm×179mm×44mm(L×W×H)
功耗:7W 重量:1800g
接口:1个网口,2个RS485接口,2个
RS232接口
材质:碳钢
安装方式:壁挂式、导轨式 温度:-20~70℃(工作) -25~65℃(储运)
网络:板载DM9000 100M高性能以太网卡 1个RJ45接口 湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)



BAC1022-1U现场应用原理图



采集端协议列表.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
