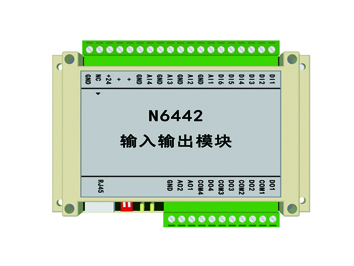

N6442

一、概述

本产品采用主流的ARM 32位微处理器,支持Modbus TCP,可以实现控制器的I/O模块快速扩展。



二、核心参数

处理器:32位,时钟频率:72MHZ

内存:64KB闪存,20KB随机存取内存

电源:DC 24V

通讯:Modbus TCP 10/100M

数字输入:支持干触点输入

数字输出:支持干触点输出,最大220V/8A

模拟输入:支持0-10V、4-20mA输入及NTC10K(B=3950)输入

模拟输出:支持0-10V、4-20mA输出



三、型号说明

型号

BI/DI

BO/DO

AI

AO

N6442

6

4

4

2



四、协议说明

支持Modbus TCP协议,可以快速实现与支持该协议的控制器实现网络连接,进行快速I/O端口扩展



五、寄存器定义说明



       Modbus TCP协议对应寄存器

BI/DI---Input Status(0x02)

BI/DI寄存器地址

BI/DI

说明

10001

数字量输入端口

10002

2

数字量输入端口

10003

3

数字量输入端口

10004

4

数字量输入端口

10005

5

数字量输入端口

10006

6

数字量输入端口

BO/DO—Coil Status(0x01/0x05)

BO/DO寄存器地址

BO/DO端口

说明

00001

1

数字量输出端口

00002

2

数字量输出端口

00003

3

数字量输出端口

00004

4

数字量输出端口



AI---Input Register(0x04)

AI寄存器地址

AI

说明

30001

 1

模拟量输入端口

30002

2

模拟量输入端口

30003

3

模拟量输入端口

30004

4

模拟量输入端口

AO---Holding Register(0x03/0x06)

AO寄存器地址

AO端口

说明

40001

1

模拟量输出端口

40002

2

模拟量输出端口



六、ModbusTCP常见问题
        问:模块默认通讯参数是什么?
        答:ModbusTCP模块出厂默认IP为192.168.1.88,端口号为502。
        问:如何修改模块的IP地址?
        答:通过浏览器输入模块的IP进入后台网页修改IP 。


        问:忘记了IP如何恢复?
        答:在供电的情况下,将红色拨码键 2 拨到NO然后复位,之后断电重启。IP会恢复到默认出厂IP 。
