HMI1002-ARM-4G

       功能描述

       硬件网关HMI1002-ARM-4G配合组态编辑软件X2View可实现现场数据采集,并直接转为组态画面进行数据实时监控。采用4G全网通,方便实现串口数据到微信、短信等的转换,满足客户远程数据传输的需求。用户无需购买组态软件,只需用电脑、手机、iPad或自带浏览器功能的设备即可登录组态画面进行监控,实现远程监控设备启停、运行等操作,给用户带来良好的操作体验。同时具有微信报警、钉钉报警、邮件报警、短信报警、电话报警(选配)功能;还可以转发为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器,开放HTTP WEB服务被第三方的系统集成。
  工作原理

  HMI1002-ARM-4G网关采集到的点位信息,在X2View中通过“驱动配置”、“组态画面”编辑成组态,然后将组态发布在网页端,最终可通过电脑或移动客户端访问组态,实现监控功能。

      配置软件运行环境
      支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。

      软件自带WEB支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。
     支持寄存器类型及个数
     网关支持BACnet IP/MSTP服务器,该服务器支持的寄存器类型及个数如下表。
     注意:网关寄存器个数是动态支持的(支持总点数:512点),每种寄存器最多可建512个点。

BACnet寄存器类型

BACnet寄存器个数

AI  (只读不写)

512(0~511)

AO(可读可写)

512(0~511)

AV (可读可写)

512(0~511)

BI  (只读不写)

512(0~511)

BO(可读可写)

512(0~511)

BV(可读可写)

512(0~511)

MSI  (只读不写)

512(0~511)

MSO(可读可写)

512(0~511)

MSV(可读可写)

512(0~511)


      支持寄存器类型及个数
      网关支持Modbus RTU /TCP服务器,该服务器的支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的(支持总点数:512点),每种寄存器最多可建512个点。

                4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1;

                0X和1X寄存器地址 = BACnet的寄存器地址+ 1;

 Modbus寄存器类型

       Modbus寄存器个数

 0X(Coil Status)可读可写

 512(1~512)

 1X(Input Status)只读

 512(1~512)

 4X(Holding Register)可读可写

512(1~1024)

 3X(Input Register)只读

512(1~1024)



软件特点:

-绿色免安装,支持多国语言;
-支持转为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器;
-支持PC、手机端、iPad等访问,监控;
-支持JS脚本,实现逻辑控制;
-支持COV订阅功能;
-支持BBMD跨网段访问;
-支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
-支持4G全网通;
-配置软件X2View配置工程方便, 512个点15分钟内即可完成;
-支持多种形式的定时、事件触发,为方便扩展应用而提供的自定义函数功能;
-支持用户管理、数据实时曲线分析;
-支持微信、短信、电话、钉钉、邮件等方式发送报警信息;

硬件参数:


处理器:1核300MHZ 电源:AC 12~24V/DC 12-42V
内存:64M、   Flash:128M 系统:LINUX系统
 功耗:6W 材质:镀锌碳钢
重量:400g(不含天线) 1个SIM卡插口、 支持4G全网通

安装方式:导轨式

尺寸(L×W×H):116×89×34mm

接口:1个网口,2个RS485/RS232(复用关系) 温度:-20~70℃(工作) -40~80℃(储运)
网络:1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX 湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)



产品尺寸图

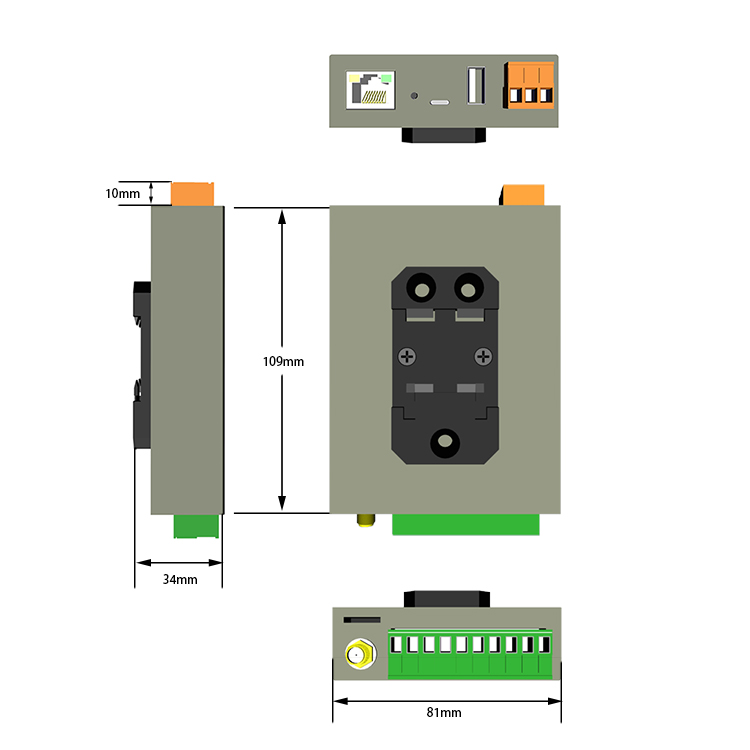

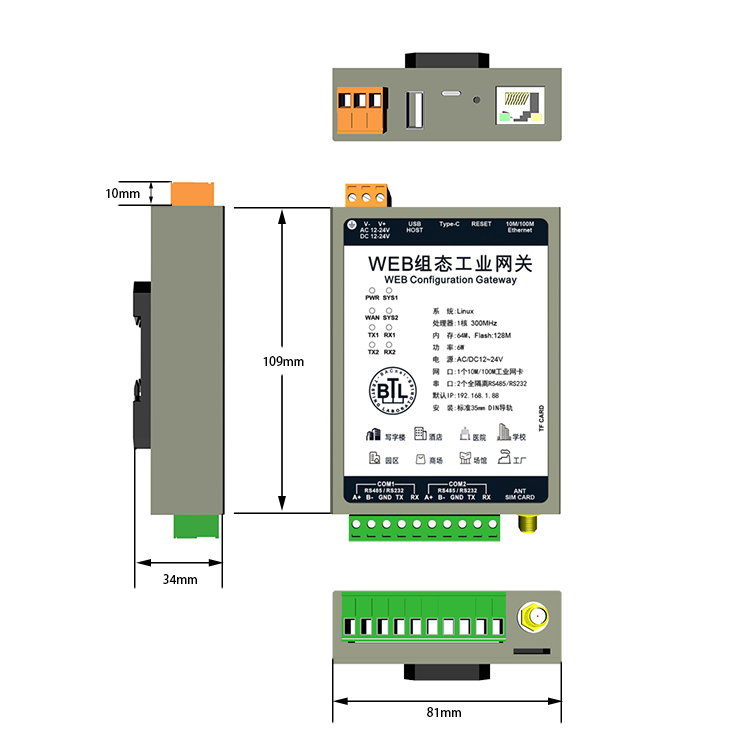

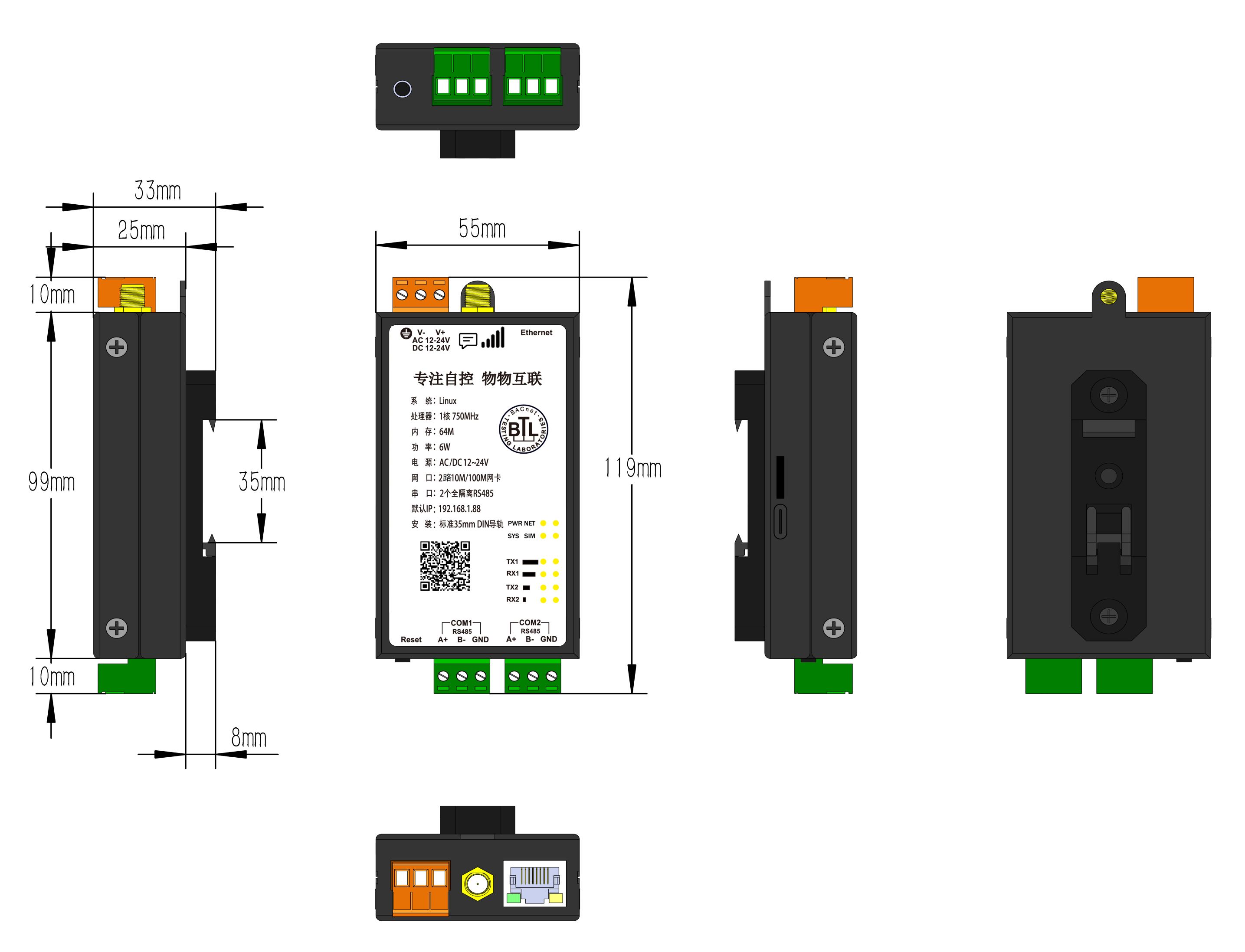

HMI1002-ARM-4G尺寸图

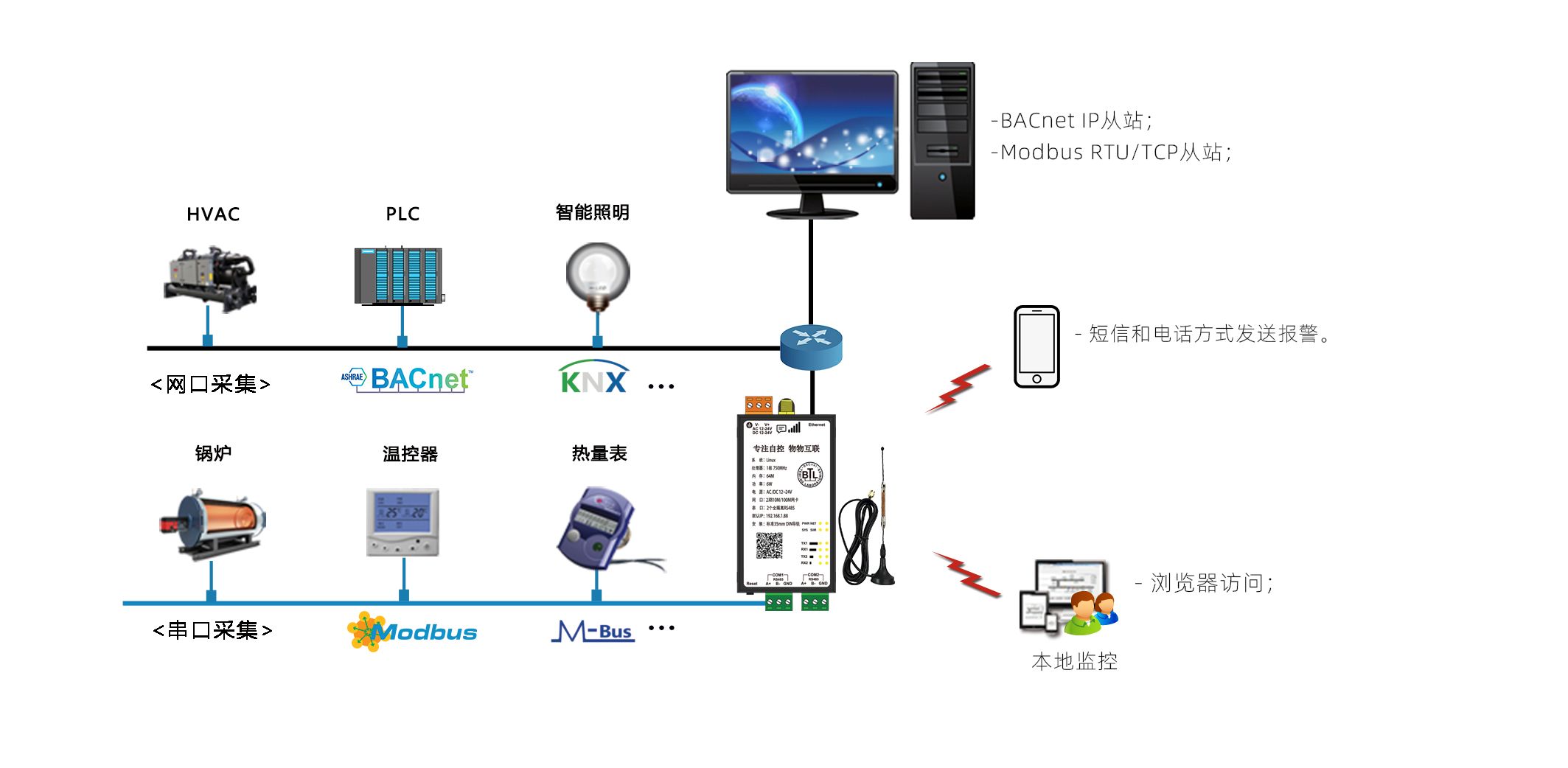

HMI1002-ARM-4G现场应用原理图

相关资料

版本

大小

下载

使用说明书

3.0

5.3M

下载

安装说明书

3.0

1.5M

下载

通讯连接说明书

3.0

29.9M

下载

WEB组态软件

1.0

167M

下载

采集端协议列表.pdf

如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
