HMI1001-ARM-4G

       功能描述

       IOT边缘组态网关HMI1001-ARM-4G有1个网口,1个RS485串口,动态支持256点,支持采集500多种协议同时转为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器、IEC61850服务器(需定制),开放HTTP WEB服务被第三方的系统集成。同时具微信报警、短信平台报警、钉钉报警、邮件报警、MQTT服务、工程上传云端等功能。网关使用X2View软件做配置 。用户可根据现设备的点表进行配置,转成标准BACnet服务器、Modbus服务器,上传到硬件网关中,BACnet/Modbus客户端就可以通过网关访问现场设备的数据。
      注意:该网关采集端Modbus寄存器10进制地址是从1 (Base1)开始,16进制地址从0 (Base0)开始;转发端的Modbus寄存器基地址都是从1 (Base1)开始。




        应用领域:

        应用在楼宇自控系统或工业领域连接Modbus RTU设备,用于解决江森的Metasys、霍尼的EBI或Niagara、西门子的Insight或Desigo CC、施耐德的EBO等楼控组态软件集成非BACnet设备的问题;同时解决了Citect、IFIX、RSVIEW、WinCC、组态王、力控等组态软件通过网口的Modbus TCP协议集成串口Modbus RTU设备,如PLC、DDC、温控器、电梯、空调、UPS、消防、智能照明、电表、水表等。

      配置软件运行环境
      支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。

      软件自带WEB支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。
     支持寄存器类型及个数
     网关支持BACnet IP服务器,该服务器支持的寄存器类型及个数如下表。
     注意:网关寄存器个数是动态支持的(支持总点数:256点),每种寄存器最多可建256个点。

BACnet寄存器类型

BACnet寄存器个数

AI  (只读不写)

256(0~255)

AO(可读可写)

256(0~255)

AV (可读可写)

256(0~255)

BI  (只读不写)

256(0~255)

BO(可读可写)

256(0~255)

BV(可读可写)

256(0~255)

MSI  (只读不写)

256(0~255)

MSO(可读可写)

256(0~255)

MSV(可读可写)

256(0~255)


      支持寄存器类型及个数
      网关支持Modbus RTU /TCP服务器,该服务器的支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的(支持总点数:256点),每种寄存器最多可建256个点。

                4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1;

                0X和1X寄存器地址 = BACnet的寄存器地址+ 1;

 Modbus寄存器类型

       Modbus寄存器个数

 0X(Coil Status)可读可写

 256(1~256)

 1X(Input Status)只读

 256(1~256)

 4X(Holding Register)可读可写

256(1~512)

 3X(Input Register)只读

256(1~512)



软件特点:

-绿色免安装,支持多国语言;
-支持转为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器;
-支持PC、手机端、iPad等访问,监控;
-支持JS脚本,实现逻辑控制;
-支持COV订阅功能;
-支持BBMD跨网段访问;
-支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
-支持4G全网通;
-配置软件X2View配置工程方便, 256个点15分钟内即可完成;
-支持多种形式的定时、事件触发,为方便扩展应用而提供的自定义函数功能;
-支持用户管理、数据实时曲线分析;
-支持微信、短信平台、钉钉、邮件等方式发送报警信息;

硬件参数:


处理器:1核750MHZ 电源:AC 12~24V/DC 12-42V
内存:64M、   Flash:32M 系统:LINUX系统
 功耗:6W 材质:镀锌碳钢
重量:200g(不含天线) 1个SIM卡插口、 支持4G全网通

安装方式:导轨式、壁挂

尺寸(L×W×H):119×55×33mm

接口:1个网口,1个RS485 温度:-20~70℃(工作) -40~85℃(储运)
网络:1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX 湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)



产品尺寸图

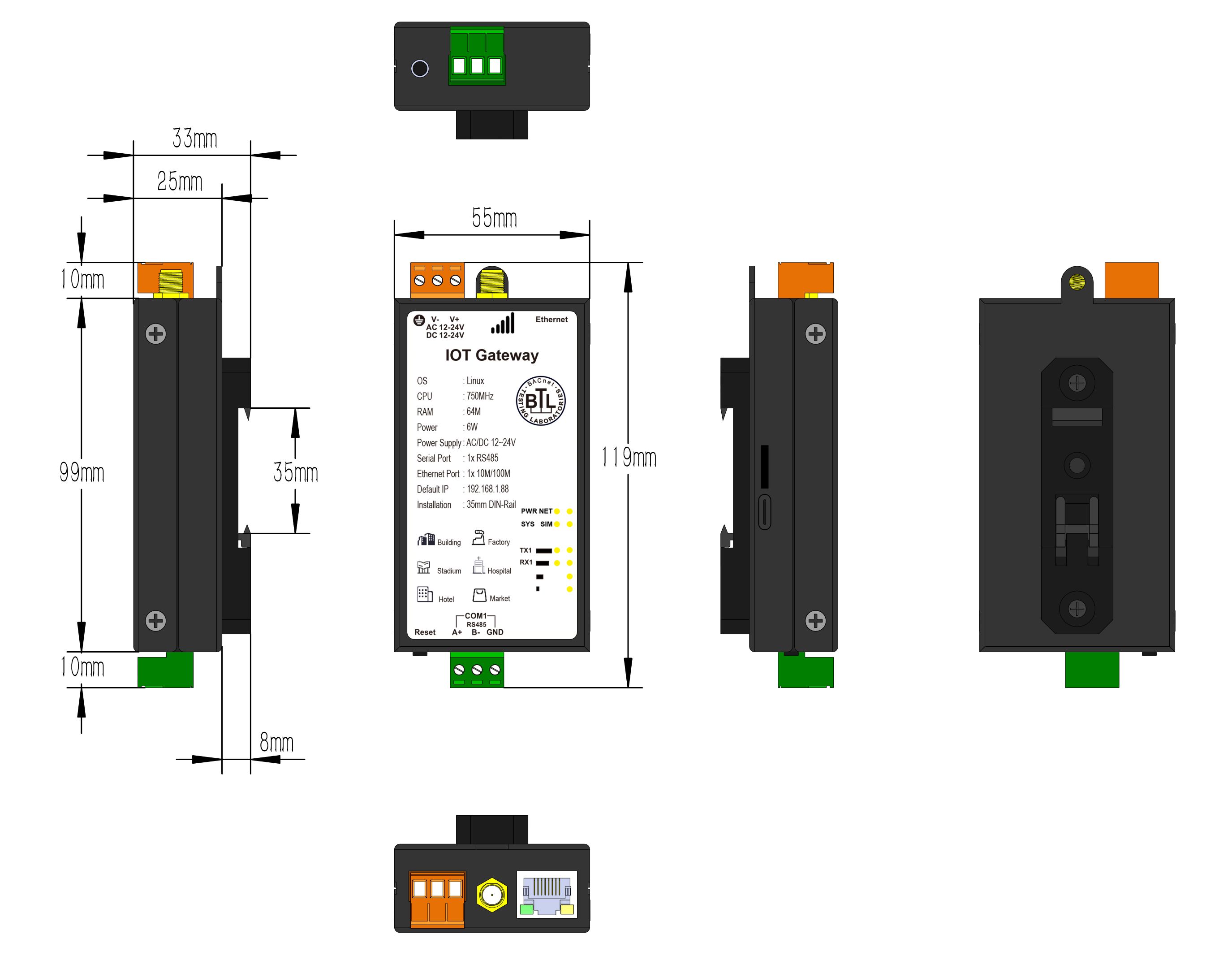

HMI1001-ARM-4G尺寸图

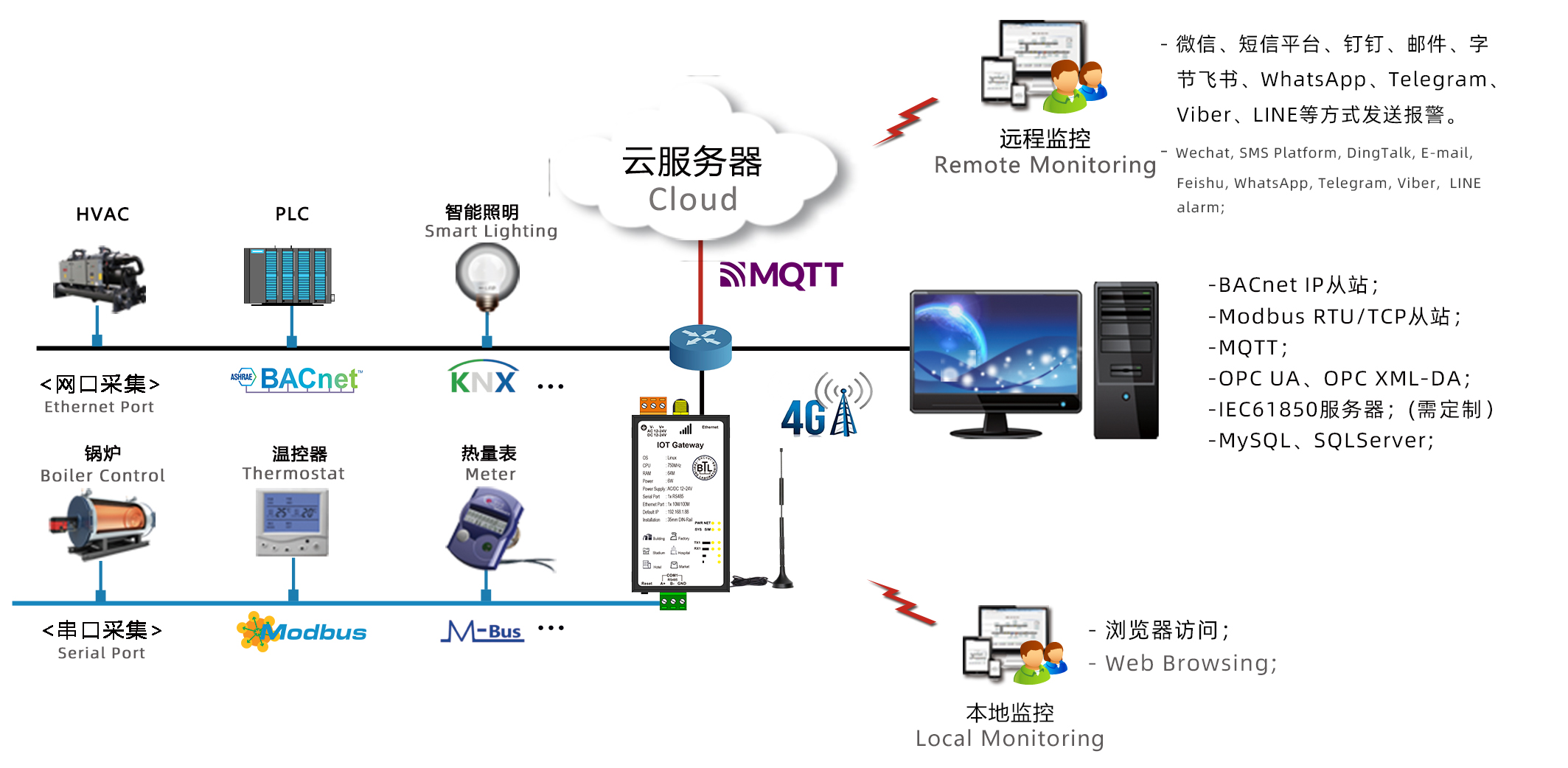

HMI1001-ARM-4G现场应用原理图

相关资料

版本

大小

下载

使用说明书

3.0

5.3M

下载

安装说明书

3.0

1.5M

下载

通讯连接说明书

3.0

29.9M

下载

WEB组态软件

1.0

167M

下载

采集端协议列表.pdf

如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
