产品型号：MOD1001-Lite
功能描述
Modbus网关MOD1001-Lite(1个网口，1个RS485串口，动态支持256点)。支持采集Modbus RTU/TCP、BACnet IP、Simulator协议转发为Modbus RTU/TCP服务器、OPC UA服务器。网关使用X2Modbus软件做配置，X2Modbus的“X”代表各种采集端协议，“2”是“To”的谐音表示转换，“Modbus”是最终支持标准Modbus RTU/TCP。用户可根据现场设备点表进行配置工程，转发为标准Modbus RTU从站或Modbus TCP服务器，上传到硬件网关中，Modbus客户端就可以通过网关访问现场设备的数据。
注意: 网关采集端Modbus寄存器10进制地址是从1(Base1)开始，16进制地址从0(Base0)开始；转发端的Modbus寄存器基地址都是从1(Base1)开始。
应用领域
用于解决Citect、IFIX、RSVIEW、WINCC、组态王、易控等组态软件无法连接一些不常见的控制设备的问题。譬如楼控自动化里的DDC、PLC、中央空调、精密空调、电梯、消防、灯光控制系统、电表、水表等。
运行环境
软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/WinVista等多种操作系统。
软件自带WEB服务器，支持IE9及以上版本，Opera、苹果的Safari、Google Chrome、火狐浏览器等。
支持寄存器类型及个数
支持Modbus RTU /TCP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建256个点。
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
256（1~256） |
|
1X(Input Status)只读 |
256（1~256） |
|
4X(Holding Register)可读可写 |
256（1~256） |
|
3X(Input Register)只读 |
256（1~256） |
| 软件特点： |
| -绿色免安装，支持多国语言; |
| -支持常用Modbus协议同时转为Modbus TCP/RTU服务器; |
| -支持PC、手机端、iPad等访问，监控; |
| -支持线性转换，取位，高低字节转换; |
| -支持内部变量功能，支持查看设备离在线状态; |
| -支持0X、1X、3X、4X四种寄存器类型; |
| -配置软件X2Modbus配置工程方便，256个点10分钟内即可完成; |
| -添加新的私有协议支持Modbus,2周内即可完成; |
|
硬件参数： |
|
| 处理器：1核750MHZ |
电源： AC 12~24V/DC 12-42V |
| 内存：64M |
Flash：32M |
| 系统：LINUX系统 |
功耗：6W |
| 重量：200g |
材质：镀锌碳钢 |
|
安装方式：导轨式、壁挂 |
尺寸(L×W×H)：119mm×55mm×33mm |
| 接口：1个网口,1个RS485 |
温度：-20～70℃(工作) -40～85℃(储运) |
| 网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度： 20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
产品尺寸图 |
 |
|
|
MOD1001-Lite尺寸图 |
|
MOD1001-LIte现场应用原理图 |
|
|
场景一：集成串口设备ModbusRTU到ModbusTCP |
|

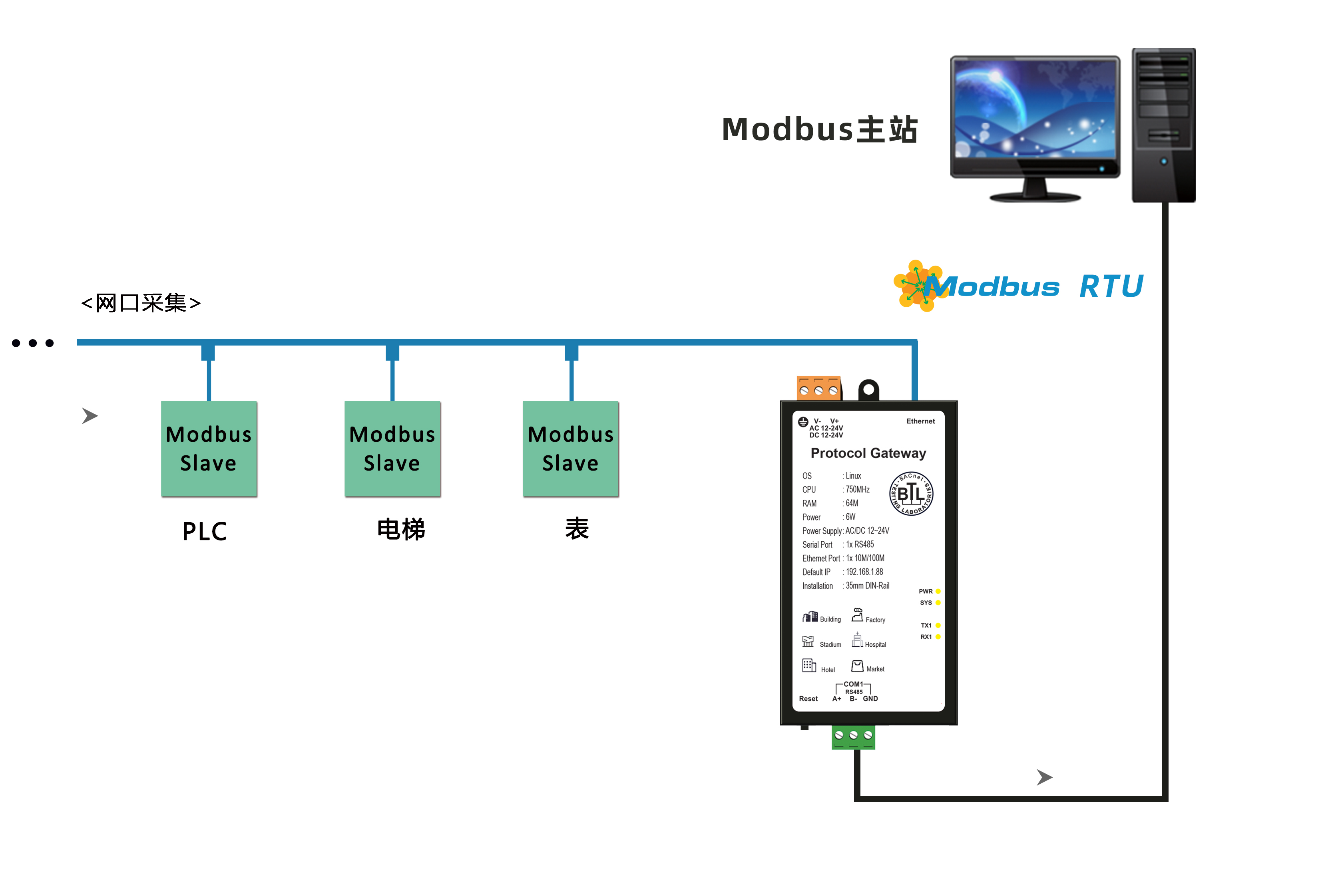

场景二，集成网口设备(如，ModbusTCP)到ModbusRTU
|
相关资料 |
版本 |
大小 |
下载 |
|
使用说明书 |
3.0 |
1.3M |
下载 |
|
安装说明书 |
3.0 |
0.3M |
下载 |
|
通讯连接说明书 |
3.0 |
30.1M |
下载 |
|
X2Modbus配置软件 |
2.0 |
13.8M |
下载 |
 采集端协议列表-Lite.pdf
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。 |
