产品型号：BAC1001-ARM
功能描述
BACnet网关BAC1001-ARM(1个网口，1个RS485串口，动态支持256点)。支持采集500多种协议转发为BACnet IP服务器、OPC UA服务器。网关使用X2BACnet软件做配置，X2BACnet的“X”代表各种采集端协议，“2”是“To”的谐音表示转换，“BACnet”是最终支持标准BACnet 服务器 。用户可根据现场设备点表进行配置工程，转发为标准BACnet 服务器，上传到硬件网关中，BACnet客户端就可以通过网关访问现场设备的数据。
注意：网关采集端Modbus寄存器10进制地址是从1(Base1)开始，16进制地址从0(Base0)开始；转发端的BACnet寄存器基地址都是从1(Base1)开始。
也可以当路由用：实现BACnet MS/TP 总线和以太网BACnet IP之间的透传。
应用领域
用于解决Honeywell，西门子，江森的Metasys、霍尼的EBI或者Niagara、施耐德TAC、加拿大Delta的ORCAview等大型楼宇自控公司组态软件无法连接一些不常见的控制设备问题，如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。
运行环境
软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/Win Vista等多种操作系统。
软件自带WEB支持IE9及以上版本，Opera、苹果的Safari、Google Chrome、火狐浏览器等。
支持寄存器类型及个数
支持BACnet IP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建256个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI（只读不写） |
256（0~255） |
|
AO（可读可写） |
256（0~255） |
|
AV（可读可写） |
256（0~255） |
|
BI（只读不写） |
256（0~255） |
|
BO（可读可写） |
256（0~255） |
|
BV（可读可写） |
256（0~255） |
|
MSI（只读不写） |
256（0~255） |
|
MSO（可读可写） |
256（0~255） |
|
MSV（可读可写） |
256（0~255） |
|
软件特点： |
| -绿色免安装，支持多国语言; |
| -支持将标准协议和一些非标的协议同时转为BACnet IP服务器; |
| -支持PC、手机端、iPad等访问，监控; |
| -支持线性转换，取位，高低字节转换; |
| -支持内部变量功能，支持查看设备离在线状态; |
| -支持AI、 AO、 AV、 BI、 BO、 BV、 MSI、 MSO、 MSV九种寄存器类型; |
| -配置软件X2BACnet配置工程方便， 256个点10分钟内即可完成; |
| -添加新的私有协议支持BACnet,2周内即可完成; |
|
硬件参数： |
|
| 处理器：1核750MHZ |
电源：AC/DC 12~24V |
| 内存：64M |
Flash：32M |
| 系统：LINUX系统 |
功耗：6W |
| 重量：200g |
材质：镀锌板 |
|
安装方式：导轨式、壁挂 |
尺寸(L×W×H)：119mm×55mm×33mm |
| 接口：1个网口,1个RS485 |
温度：-20～70℃(工作) -40～85℃(储运) |
| 网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度： 20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|

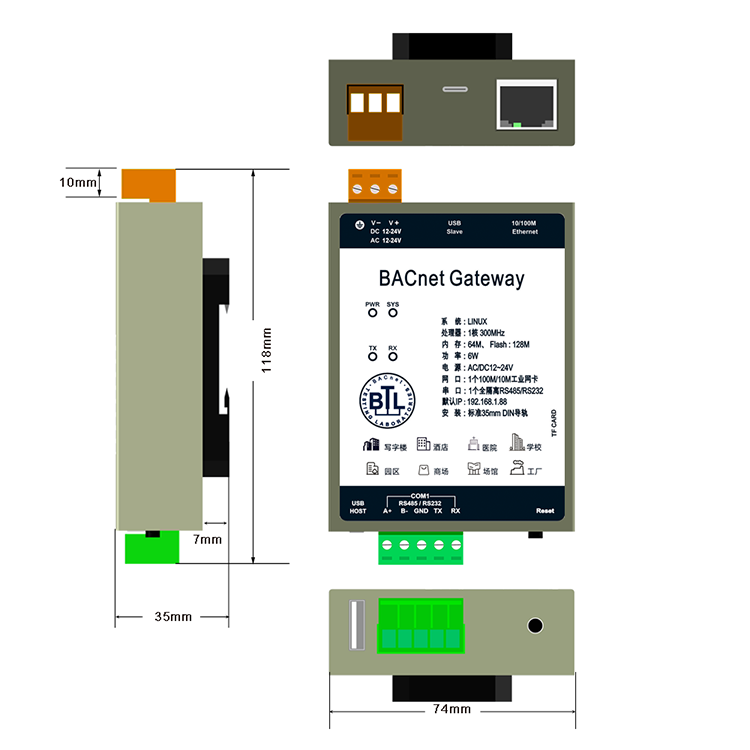

产品尺寸图 |
 |
|
|
BAC1001-ARM尺寸图 |
|

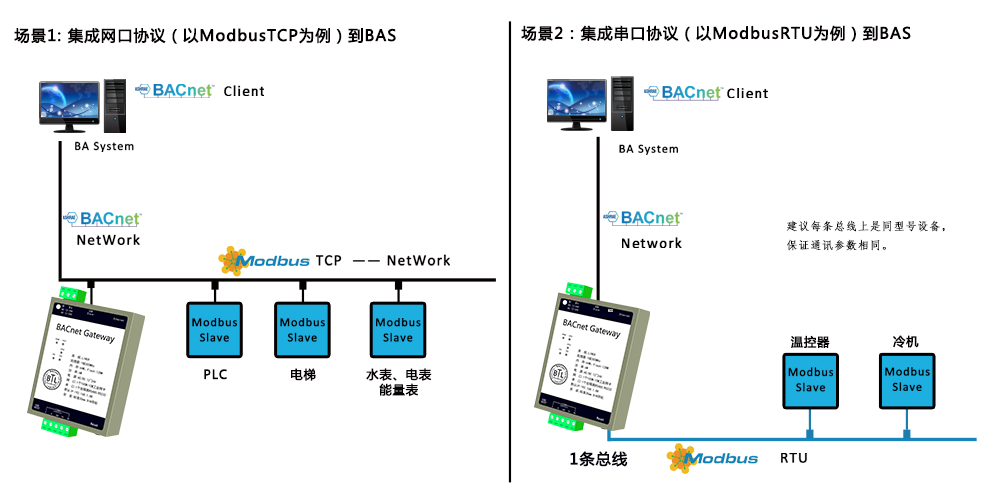

BAC1001-ARM现场应用原理图

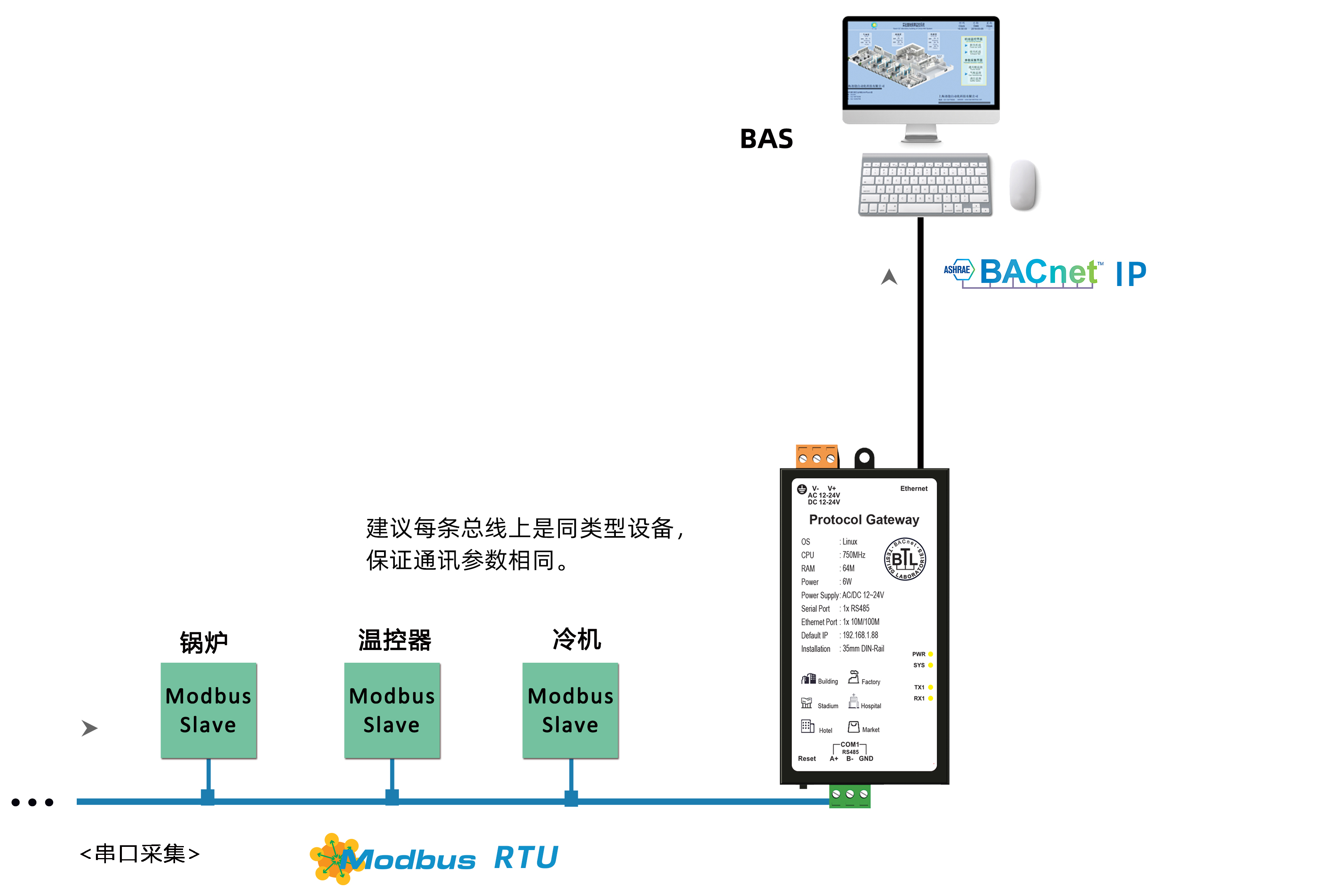

场景一、 采集ModbusRTU转BACnetIP |
场景二、 采集ModbusTCP转BACnetIP
|
相关资料 |
下载 |
|
使用说明书 |
下载 |
|
采集端协议列表 |
下载 |
|
通讯连接说明书 |
下载 |
|
X2BACnet配置软件 |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。 |
