BAC2004-Lite

        功能描述

        X2BACnet是一款功能很强大的协议转换网关,X2BACnet的意思是X代表各家不同的通信协议,2是To的谐音表示转换,BACnet最终支持的是标准BACnetIP/MSTP协议。使得用户可以根据现场设备的通信协议进行配置,转成标准的BACnetIP或BACnetMSTP协议。在PC端仿真运行无误后,上传到硬件协议转换网关中。
       应用领域

       硬件网关支持多种协议转换,可以帮助江森的Metasys、霍尼的EBI或者Niagara、西门子的Insight或desigo cc、施耐德SBO等大型楼宇自控公司组态软件无法连接一些不常见控制设备问题,如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议,这样BACnet客户端组态软件就可以通过网关访问现场设备。

      运行环境
      软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/Win Vista等多种操作系统。

      软件自带WEB支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。
     支持寄存器类型及个数
     支持BACnet IP/MSTP服务器,该服务器支持的寄存器类型及个数如下表。
     注意:网关寄存器个数是动态支持的,每种寄存器最多可建1024个点(含虚拟点)。



BACnet寄存器类型

BACnet寄存器个数

AI  (只读不写)

1024(0~1023)

AO(可读可写)

1024(0~1023)

AV (可读可写)

1024(0~1023)

BI  (只读不写)

1024(0~1023)

BO(可读可写)

1024(0~1023)

BV(可读可写)

1024(0~1023)

MSI  (只读不写)

1024(0~1023)

MSO(可读可写)

1024(0~1023)

MSV(可读可写)

1024(0~1023)



软件特点:


-绿色免安装,支持多国语言;
-支持常用BACnet/Modbus协议同时转为BACnet IP/MSTP服务器;
-支持PC、手机端、iPad等访问,监控;
-支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
-支持AI、AO、AV、BI、BO、BV、MSI、MSO、MSV九种寄存器类型;
-配置软件X2BACnet配置工程方便, 1024个点20分钟内即可完成;
-添加新的私有协议支持BACnet,2周内即可完成;
硬件参数:
处理器:主频1.4GHZ 电源:AC/DC 12~24V
内存:512M Flash:8G
系统:LINUX系统 尺寸(L×W×H):142mm×91mm×35mm
功耗:8W 重量:250g
接口:2个网口,4个RS485接口 材质:铝合金
安装方式:导轨式 温度:-20~70℃(工作) -40~80℃(储运)
网络:2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX 湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)

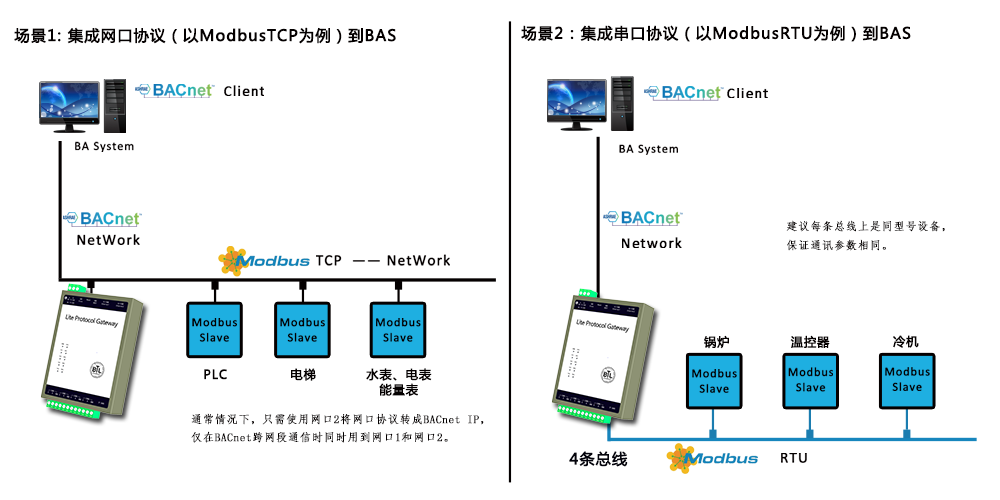

BAC2004-Lite现场应用原理图





相关资料

版本

大小

下载

使用说明书

3.0

5.3M

下载

通讯连接说明书

2.0

30.1M

下载

X2BACnet配置软件

4.0

 42.2M

下载

配置软件操作视频

1.0

 20.7M

下载



采集端协议列表-Lite.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
