MOD1002-Lite-E

        产品型号:MOD1002-Lite-E

        功能描述

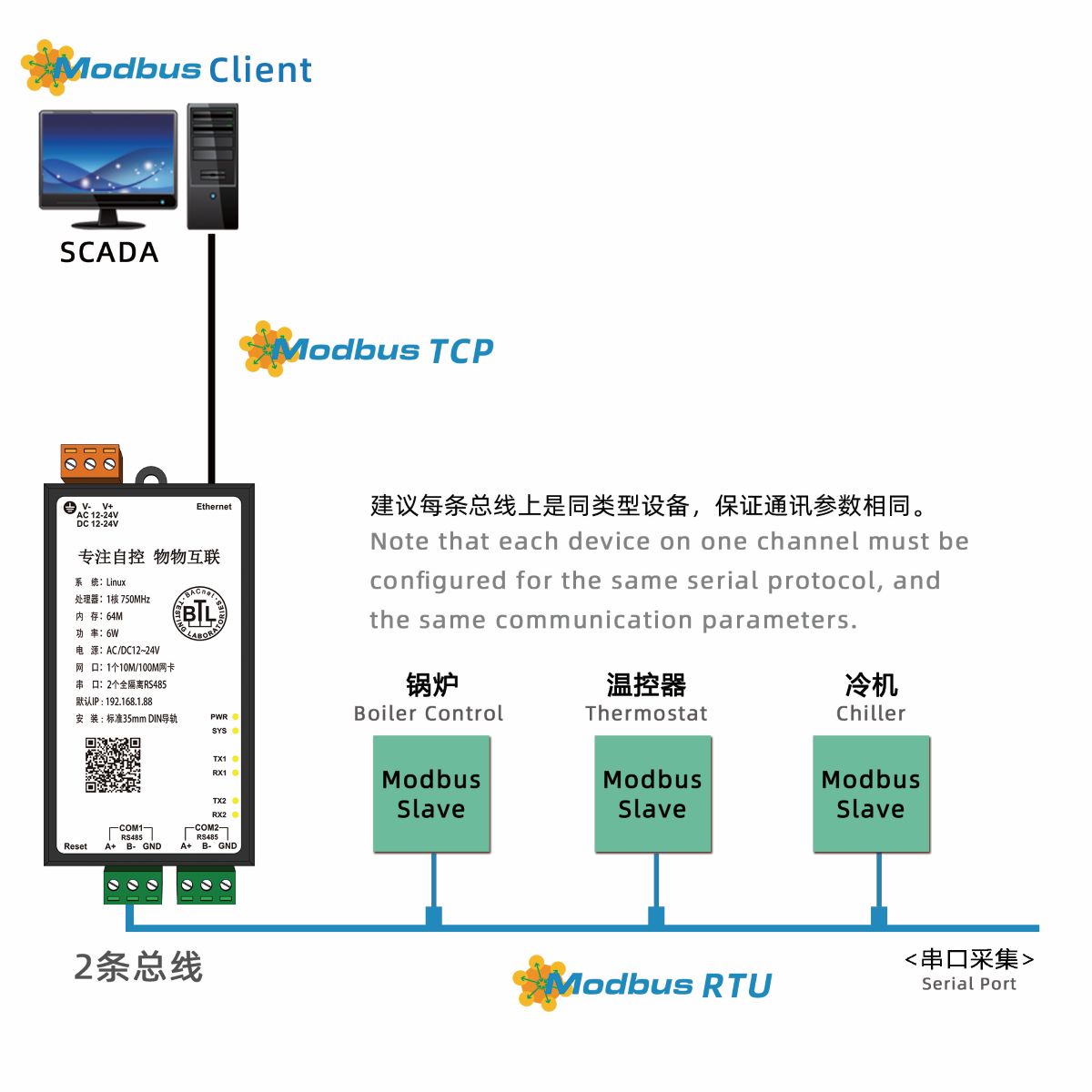

  X2Modbus是一款功能强大的协议转换网关, 这里的X代表Modbus RTU协议,2是To的谐音表示转换,Modbus就是最终支持是标准协议。用户可以根据现场设备的Modbus RTU通信协议进行配置,转成标准的Modbus TCP协议。

 注意: 本网关采集端和转发端的Modbus寄存器地址都是从1(Base1)开始。

 应用领域

       用于解决Citect、IFIX、RSVIEW、WinCC、组态王、易控等组态软件直接集成非标设备的问题。譬如楼控自动化里的DDC、 PLC、中央空调、精密空调、电梯、消防、灯光控制系统、电表、水表等。

      运行环境
      X2Modbus配置软件支持Win 7、Win8、Win10、 Win11、Win Server2008、Win Server 2016等多种操作系统。
      硬件网关内部自带WEB服务器,支持Google Chrome、Microsoft Edge、苹果的Safari、火狐浏览器、Opera、及360极速模式等浏览器。
      支持寄存器类型及个数
      支持Modbus RTU /TCP服务器,该服务器支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的,每种寄存器最多可建512个点。

 Modbus寄存器类型

       Modbus寄存器个数

 0X(Coil Status)可读可写

512(1~512)

 1X(Input Status)只读

512(1~512)

 4X(Holding Register)可读可写

512(1~512)

 3X(Input Register)只读

512(1~512)



软件特点
 -绿色免安装,支持多国语言;
 -仅支持Modbus RTU转为Modbus TCP服务器;
  -支持PC、手机端、iPad等访问,监控;
 -支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
 -支持0X、1X、3X、4X四种寄存器类型;
 -配置软件X2Modbus配置工程方便,512个点15分钟内即可完成;
 -添加新的私有协议支持Modbus,2周内即可完成;



硬件参数:


系统:Linux

串口:2个全隔离RS485

处理器:1核750MHz

尺寸(L×W×H):117.6mm×54.5mm×24.7mm

内存:64M

重量:210g

功率:6W

材质:镀锌碳钢

电源:AC/DC 12~24V

安装方式:导轨式/壁挂式

Flash:-

温度:-20~70℃(工作) -40~85℃(储运)

网口:1个高性能10M/100M以太网接口,支持AUTO MDI/MDIX

湿度: 20%~90%无凝露(工作) 15%~95%无凝露(储运)





相关资料

 版本

大小

 下载

 使用说明书

 3.0

1.3M

下载

 安装说明书

 3.0

0.3M

下载

 通讯连接说明书

 3.0

30.1M

下载

配置软件

2.0

13.8M

下载





如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
