功能描述
WEB组态网关HMI1001-ARM（NXP）配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具微信报警、短信平台报警、钉钉报警、邮件报警、MQTT服务、工程上传云端等功能；还可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器、IEC61850服务器，开放HTTP WEB服务被第三方的系统集成。
应用领域：
应用在楼宇自控系统，或者工业领域连接一些常见的控制设备，如PLC、DDC、UPS、中央空调、电梯、消防、灯光控制系统、电表、水表等。这样用户就可以手机、iPad、PC监控现场设备。
运行环境
软件支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。
软件自带WEB支持IE9及以上版本，Opera、苹果的Safari、Google Chrome、火狐浏览器等。
支持寄存器类型及个数
网关支持BACnet IP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建256个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
256（0~255） |
|
AO（可读可写） |
256（0~255） |
|
AV （可读可写） |
256（0~255） |
|
BI （只读不写） |
256（0~255） |
|
BO（可读可写） |
256（0~255） |
|
BV（可读可写） |
256（0~255） |
|
MSI （只读不写） |
256（0~255） |
|
MSO（可读可写） |
256（0~255） |
|
MSV（可读可写） |
256（0~255） |
支持寄存器类型及个数
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建256个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
256（1~256） |
|
1X(Input Status)只读 |
256（1~256） |
|
4X(Holding Register)可读可写 |
256（1~512） |
|
3X(Input Register)只读 |
256（1~512） |
|
软件特点： |
-绿色免安装，支持多国语言;
-支持采集500多种协议； |
| -支持转为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器; |
| -支持PC、手机端、iPad等访问，监控; |
| -支持JS脚本、PLC编辑，实现逻辑控制; |
| -支持本地和云端组态； |
| -支持MQTT服务、工程上传云端等功能； |
| -支持线性转换，取位，高低字节转换; |
| -支持内部变量功能，支持查看设备离在线状态; |
| -支持用户管理; |
| -配置软件X2View配置工程方便， 256个点10分钟内即可完成; |
| -支持多种形式的定时、事件触发，为方便扩展应用而提供的自定义函数功能; |
| -支持数据实时曲线分析; |
| -支持微信、短信平台、邮件、钉钉方式发送报警信息; |
|
硬件参数： |
|
| 处理器：1核800MHz |
电源：AC/DC 12~24V(也支持Type-C供电) |
| 内存：512M 高性能内存 |
Flash：8G |
| 系统：LINUX系统 |
功耗：6W |
| 重量：250g |
材质：镀锌碳钢 |
|
安装方式：导轨式、壁挂 |
尺寸(L×W×H)：90 mm×95mm×33mm |
| 接口：1个网口，1个RS485 |
温度：-20～70℃(工作) -40～85℃(储运) |
| 网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
|
|
|
|

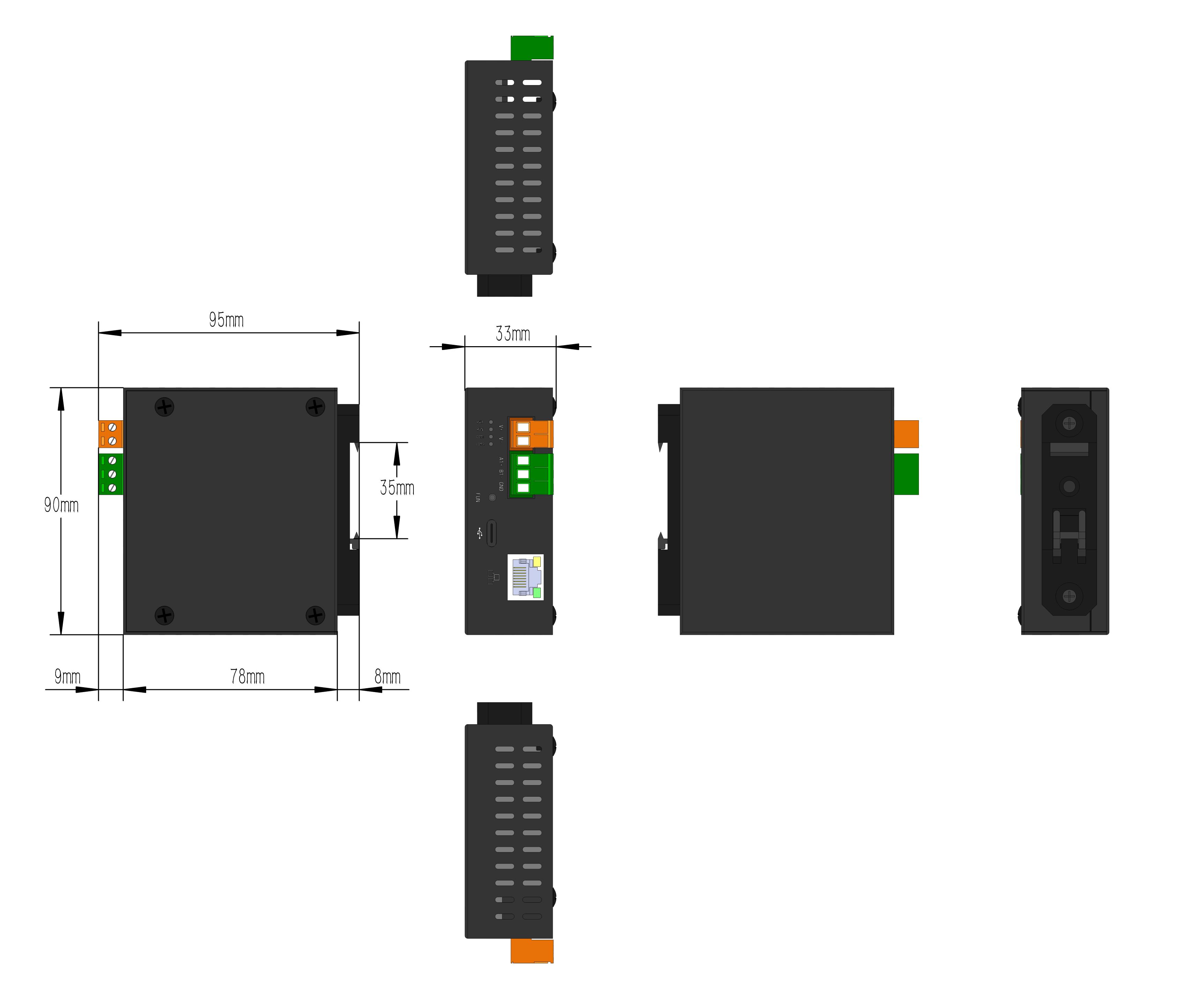

HMI1001-ARM（NXP）尺寸图
|
|
HMI1001-ARM（NXP）现场应用原理图
|
.png)
|
相关资料 |
版本 |
大小 |
下载 |
|
使用说明书 |
3.0 |
5.3M |
下载 |
|
安装说明书 |
3.0 |
1.5M |
下载 |
|
通讯连接说明书 |
3.0 |
29.9M |
下载 |
|
WEB组态软件 |
1.0 |
167M |
下载 |
 采集端协议列表.pdf
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
