产品型号：PFN1024-ARM
功能描述
Profinet网关PFN1024-ARM(3个网口，4个RS485串口，动态支持1024点)。支持采集500多种协议转发为Profinet协议。网关使用X2Profinet软件做配置，X2Profinet的"X"代表各种采集端协议，"2" 是 "To" 的谐音表示转换， "Profinet" 是最终支持西门子的Profinet 协议。用户可以根据现场设备的通信协议进行配置，最终转成西门子Profinet 标准协议、OPC UA 服务器。在PC端仿真无误后，上传到硬件协议转换网关。
应用领域
硬件网关PFN1024-ARM支持多种协议转换，相当于一座通信桥梁，将其他非标准通信协议转成西门子Profinet 标准通信协议，使得S7-200、S7-300、S7-400、S7-1200、S7-1500等PLC，通过网关就可以和第三方的不同设备互相通信。
支持寄存器个数
Profinet网关支持西门子Profinet 标准协议，该网关支持的寄存器最大点数。
注意：网关寄存器点数是动态支持的，总点数不可超过1024点。
| 软件特点： |
| -绿色免安装，支持多国语言; |
| -支持500多种协议同时转为西门子Profinet 标准协议; |
| -支持WEB浏览，查看，设置，进行监视和控制; |
| -支持线性转换，取位，高低字节转换; |
| -支持内部变量功能，支持查看设备离在线状态; |
| -配置软件X2Profinet配置工程方便， 1024个点20分钟内即可完成; |
| -添加新的私有协议支持Profinet 协议，2周内即可完成; |
|
硬件参数： |
|
| 处理器：1核1GHz |
电源：AC/DC 12~24V |
| 内存：512M |
Flash：4G |
| 系统：LINUX系统 |
功耗：8W |
| 重量：350g |
材质：镀锌板 |
| 安装方式：立式导轨 |
尺寸(L×W×H)：110.5mm×120mm×27mm |
| 接口：3个网口,4个RS485接口（电磁隔离） |
温度：-20～70℃(工作) -40～85℃(储运) |
网络：2个10M/100M工业网卡
1个100/1000M工业网卡 |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|

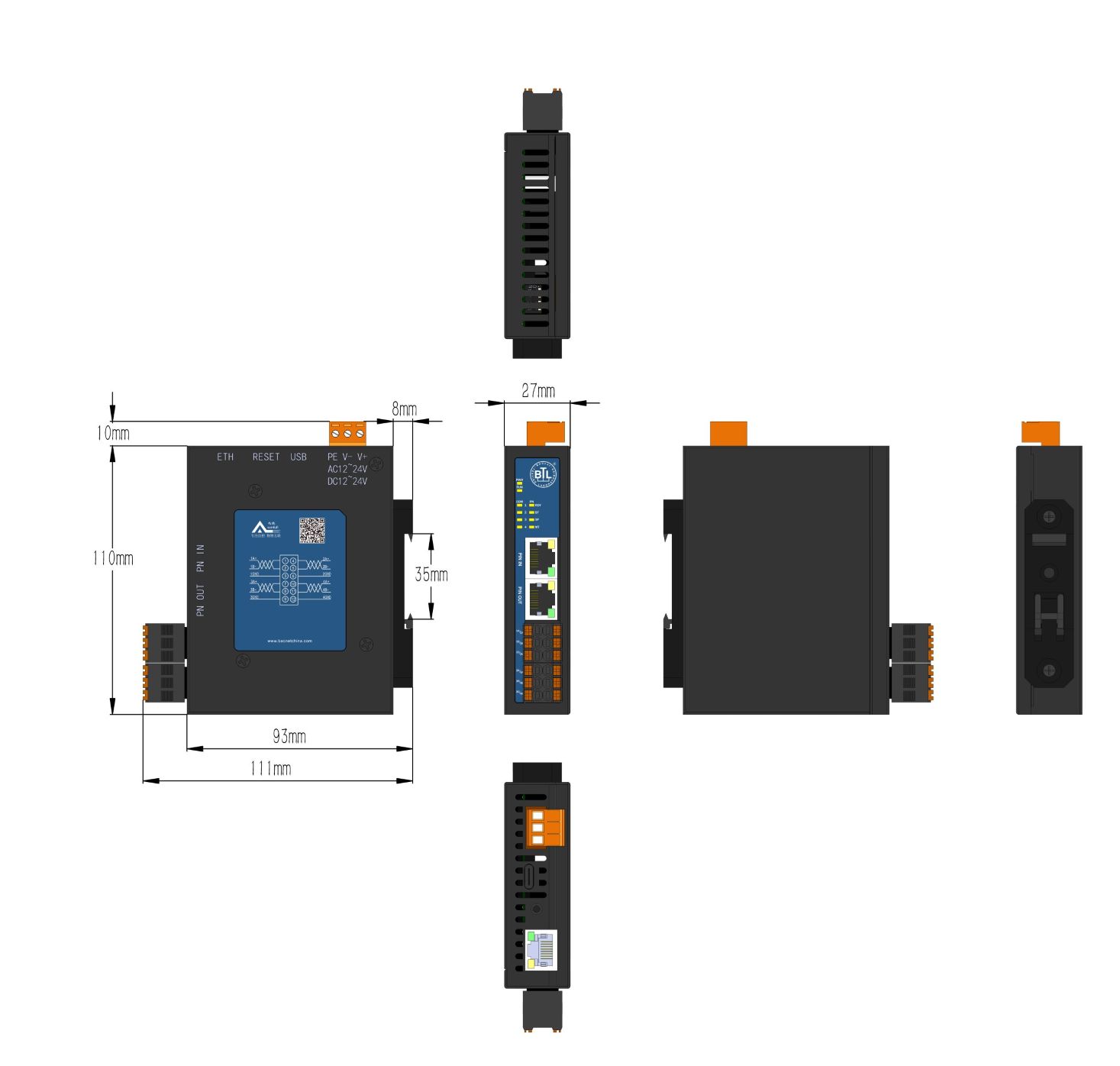

产品尺寸图 |
 |
|
|
PFN1024-ARM尺寸图
|
|

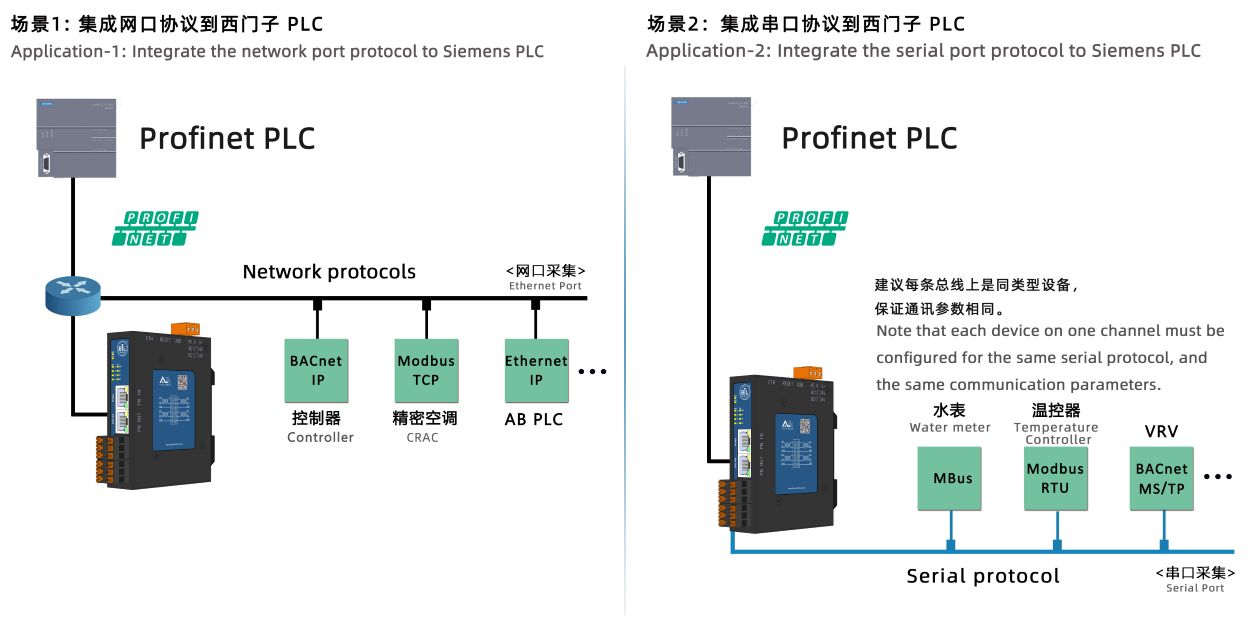

PFN1024-ARM现场应用原理图 |
|
|
相关资料 |
下载 |
|
使用说明书 |
下载 |
|
通讯连接说明书 |
下载 |
|
X2Profinet配置软件 |
下载 |
 采集端协议列表.pdf
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。 |
