功能描述
能源管理网关HMI2006-EMS可实现水、电、煤气、冷、热源等数据进行采集量、计费、保存和归类、并有尖峰谷平用电记录。数据以表格、饼图、柱状图的方式直观的展示。
配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具有微信报警、钉钉报警、邮件报警、短信平台报警功能；还可以转发为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器，开放HTTP WEB服务被第三方的系统集成。
应用领域 能源网关广泛应用于智能电网、工业、商业建筑、住宅、交通、可再生能源、数据中心、农业、公共设施和医疗等领域，旨在提升能源效率、优化资源使用和推动可持续发展。
配置软件运行环境
支持Win 7/Win8/Win10/Win11/Win Server 2008/Win Server2016等多种操作系统。
软件自带WEB支持IE9及以上版本，Opera、苹果的Safari、Google Chrome、火狐浏览器等。
支持寄存器类型及个数
网关支持BACnet IP/MSTP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的（支持总点数：2048点），每种寄存器最多可建2048个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
2048 |
|
AO（可读可写） |
2048 |
|
AV （可读可写） |
2048 |
|
BI （只读不写） |
2048 |
|
BO（可读可写） |
2048 |
|
BV（可读可写） |
2048 |
|
MSI （只读不写） |
2048 |
|
MSO（可读可写） |
2048 |
|
MSV（可读可写） |
2048 |
支持寄存器类型及个数
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的（支持总点数：2048点），每种寄存器最多可建2048个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
2048 |
|
1X(Input Status)只读 |
2048 |
|
4X(Holding Register)可读可写 |
2048 |
|
3X(Input Register)只读 |
2048 |
|
软件特点： |
| -绿色免安装，支持多国语言; |
| -支持用户能耗数据的统一汇总和管理; |
| -支持尖、峰、谷、平耗能分析; |
| -支持饼状图、折线图、柱状图直观展示; |
| -支持年、月、日报表; |
| -支持2048存储点，默认存储五年； |
| -具备导入导出，筛选和存储功能; |
| -支持用户权限分级，实现不同权限用户登录操作; |
| -支持操作日志，方便管理人员查询; |
| -配支持采集500多种协议转为BACnet、Modbus、OPCUA、MQTT/云服务器、IEC61850服务器（需单独定制）; |
| -支持微信、短信平台、钉钉、邮件、字节飞书、WhatsApp、Telegram、Viber、LINE等方式发送报警; |
|
|
硬件参数： |
|
| 处理器：4核2GHz |
电源：AC/DC 12~24V |
| 内存：4G |
Flash：32G |
| 系统：LINUX系统 |
功耗：10W |
| 重量：600g |
材质：
下壳材质：镀锌板
散热器材质：铝合金 |
|
安装方式：立式导轨 |
尺寸(L×W×H)： 138mm×118mm×50mm |
| 接口：2个网口，6个RS485接口 |
温度：-20～70℃(工作) -40～85℃(储运) |
| 网络：2个高性能100M/1000M以太网接口，支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|

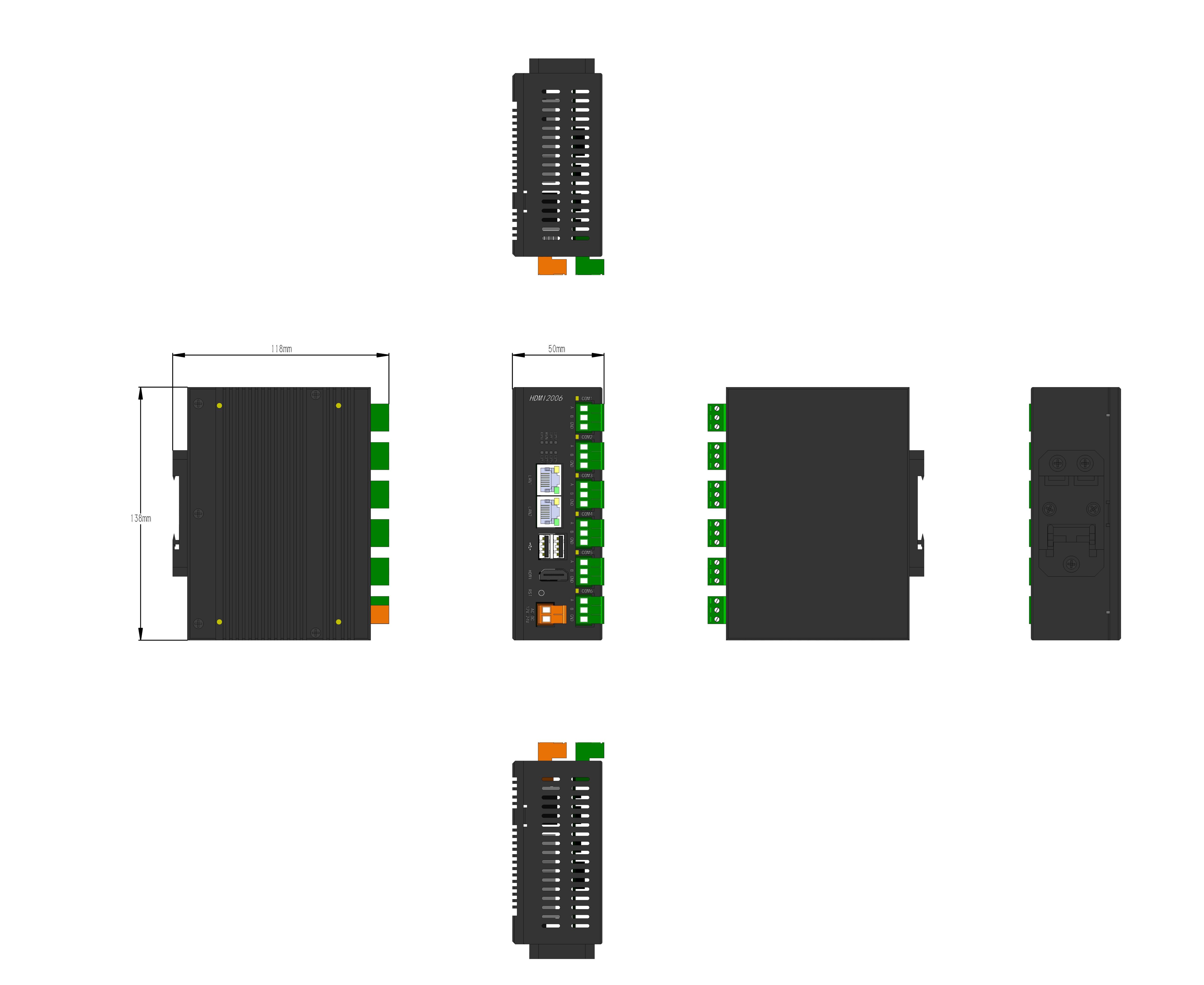

产品尺寸图 |
 |
|
|
|
|

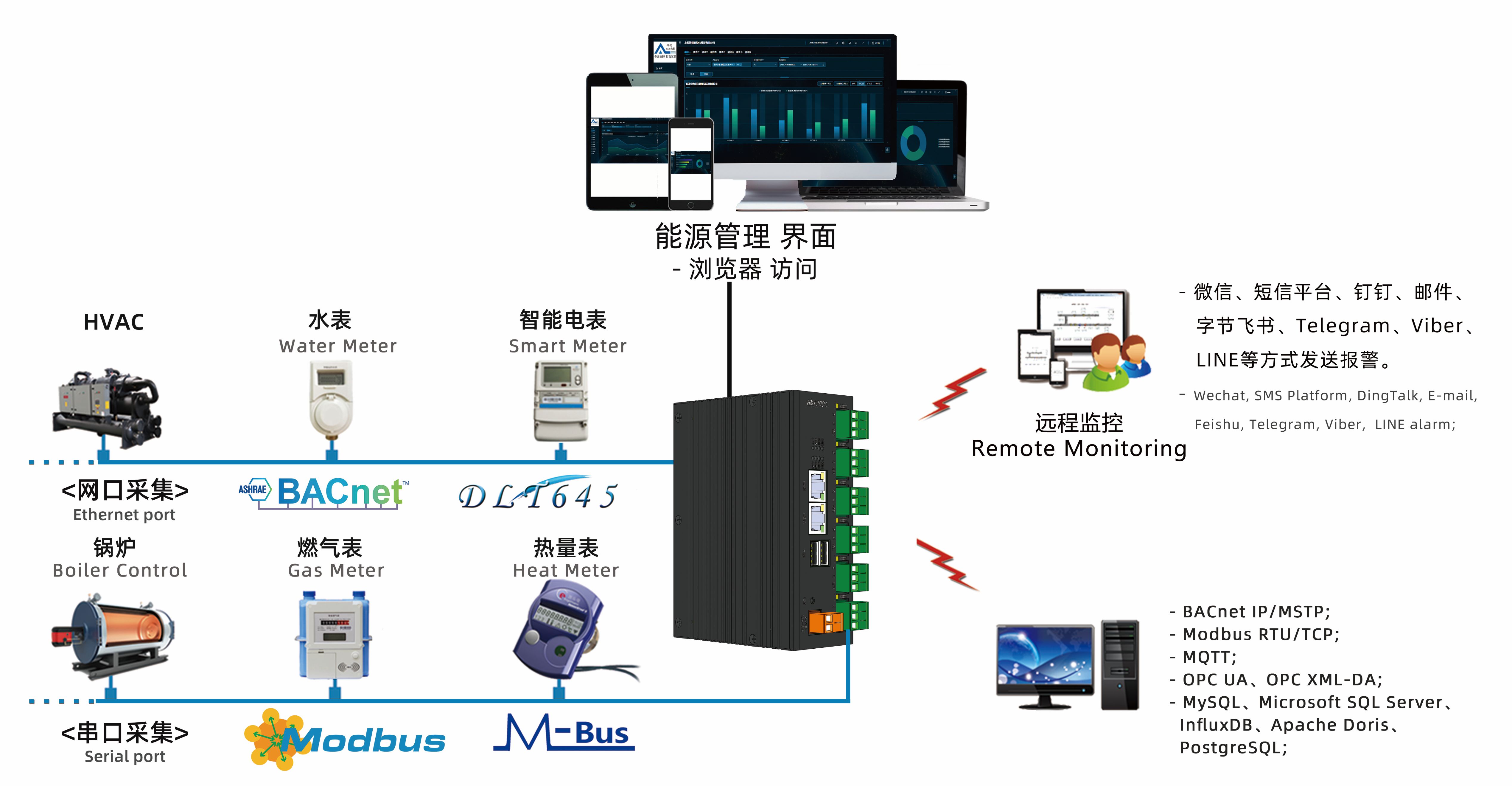

现场应用原理图 |
|
相关资料 |
下载 |
|
使用说明书 |
下载 |
|
采集端协议列表 |
下载 |
|
通讯连接说明书 |
下载 |
|
WEB组态软件 |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
